Курсовой проект по деталям машин на тему: "Привод цепного конвейера"

Алтайский государственный технический университет им. И.И. Ползунова
Факультет инновационных технологий машиностроения
Кафедра «Детали машин»
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Привод цепного конвейера"
БАРНАУЛ 2015

В данной курсовой работе требуется разработать механический привод по заданной схеме, ресурсу и выходным характеристикам машины. Расчет необходимо выполнить на кинематическом и энергетическом уровне с подбором источника движения – двигателя. Далее необходимо создать современную конструкцию данной силовой установки с последующей разработкой основной части технической документации на изготовление и эксплуатацию.
В данной работе привод представлен по схеме электродвигатель – ременная передача – зубчатая цилиндрическая передача (редуктор).
Техническая характеристика:
1. Мощность на тихоходном валу Р=6,0 кВт.
2. Вращающий момент на тихоходном валу Т=573,07 Н м.
3. Частота вращения быстроходного вала n=400 мин
4. Передаточне число U=4.
5. Характеристика зацепления

Состав: Редуктор (СБ), Деталировка (вал, зубчатое колесо), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 15 SP2

Каталог / Машиностроение и механика / Детали машин / Курсовой проект по деталям машин на тему: "Привод цепного конвейера"

Просмотр файлов
Вал.cdw
Зубчатое колесо.cdw

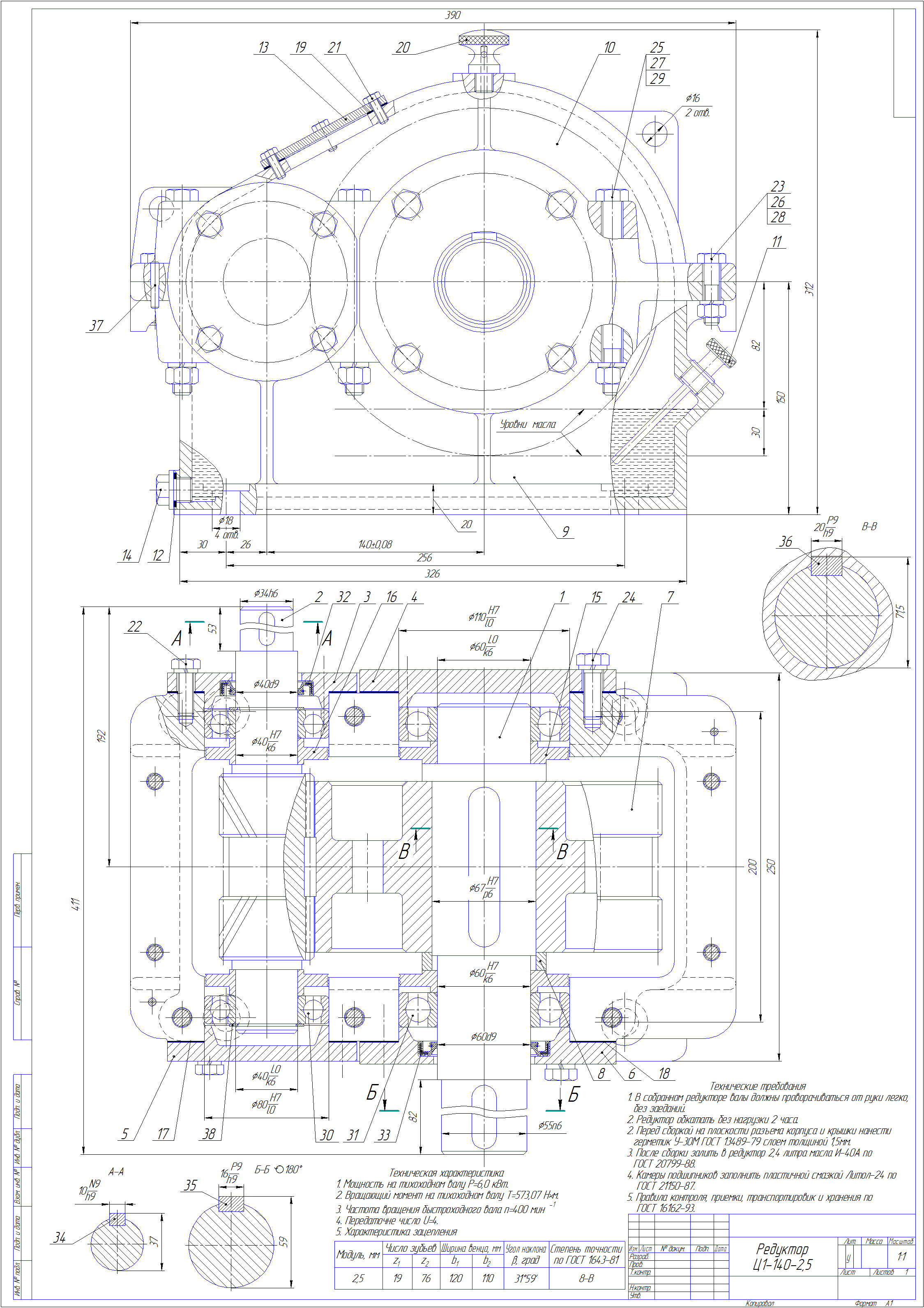

Редуктор.cdw
Спец. ред.ст.1.cdw
Спец. ред.ст.2.cdw
Спец. ред.ст.3.cdw
Пояснительная записка.docx
