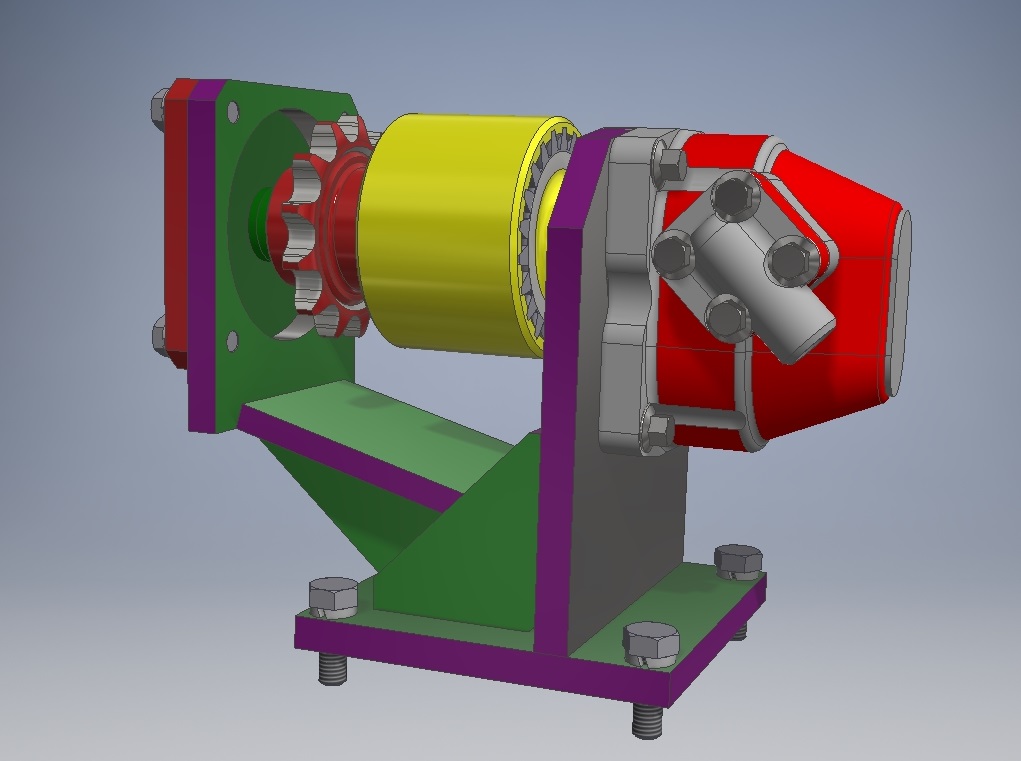

3D модель гидропривода ведущей звездочки цепной передачи для передачи крутящего момента любому исполнительному органу, в том числе валу винтового транспортера. Привод осуществляется от шестеренного гидромотора ГМШ-10ВА-3 с рабочим объемом 10 куб. см, максимальной мощностью 8,4 кВт и максимальным крутящим моментом 108 Н_м. посредством зубчатой муфты на консольно установленную на подшипники качения звездочку. При установке вместо гидромотора гидронасоса возможно выполнение обратной функции. Модель может быть полезна разработчикам КД приводов и студентам.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Передачи -
- Гидропривод цепи
Гидропривод цепи
0
1
60
1
0
40
Автор
Юрий
Спирин
Дата
08.03.2021
Язык
Русский
Состав
3D-модель
Софт
Autodesk Inventor 2018
Как открыть?
Содержимое архива
-
ГНШ-10 Щит установки.ipt
-
НШ-32 косынка.ipt
-
Фланец угольник ГМШ10_ЗЕРКАЛО.ipt
-
Привод полумуфты втулка.ipt
-
Фланец угольник ГМШ10.ipt
-
Венец полумуфты.iam
-
Привод Фланец для втулки.ipt
-
Гидромотор шестеренный ГМШ10ВА-3.ipt
-
Привод ось полумуфты.ipt
-
Цилиндрическое прямозубое колесо11.ipt
-
Кольцо 40 ГОСТ 13943-86.ipt
-
Привод Поперечина.ipt
-
Привод косынка главнвя.ipt
-
Привод звездочка.ipt
-
Болт М10-6gх25.58 ГОСТ 7796-70.ipt
-
Привод Полумуфта и извездочка.ipt
-
НШ-32 Плита.ipt
-
Болт M10-6gx30 ГОСТ 7798-70.ipt
-
ГМШ10 с фланцами.iam
-
16105111 Гайка самоконтрящаяся.ipt
-
Шайба 10.ОТ ГОСТ6402-70.ipt
-
НШ-32 Полумуфта.ipt
-
НШ-32 Муфта.ipt
-
Болт M8-6g×30-F ГОСТ Р 50274-92.ipt
-
Подшипник 180503 ГОСТ 8882-75.ipt
-
НШ-32 Кольцо.ipt
-
Привод ГМШ-10 с муфтами.iam
-
Привод полумуфты для втулки.ipt
-
Привод полумуфта-звездочка.iam
-
РВ.37.374 Шайба.ipt
