Редутор двухступенчатый со сдвоенной цилиндрической передачей u=13

Казанский государственный аграрный университет
Кафедра “Теория механизмов и машин”
Курсовой проект по деталям машин и основам конструирования на тему: «Проектирование привода цепного конвейера».
2013

Привод состоит из цилиндрического двухступенчатого симметричного редуктора и цепной передачи. Параметры цепной передачи:
Тяговое усилие: Р=13 кН;
Скорость цепи: 0.45 м/с.
Шаг цепи: р= 100 мм.
Число зубьев малой звездочки: z=10.

Техническая характеристика
1. Общее передаточное число - 13
2. Наибольший крутящий момент на выходном валу при частоте вращения 54 об/мин равен 1153 Нм
3. Расчетный КПД - 0,83

СОДЕРЖАНИЕ
ТЕХНИЧЕСКОЕ ЗАДАНИЕ 3
1. ОПРЕДЕЛЕНИЕ ОБЩЕГО КПД ПРИВОДА 4
2. РАСЧЕТ МОЩНОСТИ И ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ 5
3. ОПРЕДЕЛЕНИЕ ПЕРЕДАТОЧНОГО ЧИСЛА РЕДУКТОРА 7
4. РАСЧЕТ ПОКАЗАТЕЛЕЙ РАБОТЫ РЕДУКТОРА 8
5. РАСЧЕТ ТИХОХОДНОЙ ПЕРЕДАЧИ 11
6. РАСЧЕТ БЫСТРОХОДНОЙ ПЕРЕДАЧИ 17
7. ОРИЕНТИРОВОЧНЫЙ РАСЧЕТ ВАЛОВ 23
8. ОПРЕДЕЛЕНИЕ КОНСТРУКТИВНЫХ ОСОБЕННОСТЕЙ ЗУБЧАТЫХ КОЛЕС И ДЕТАЛЕЙ РЕДУКТОРА 24
9. РАСЧЕТ ШПОНОК 27
10. УТОЧНЕННЫЙ РАСЧЕТ ВАЛОВ 29
11. РАСЧЕТ И ПОДБОР ПОДШИПНИКОВ 39
12.РАСЧЕТ ОТКРЫТОЙ ПЕРЕДАЧИ 42
13. СМАЗКА РЕДУКТОРА 44
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 45

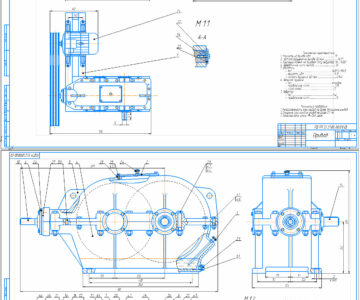

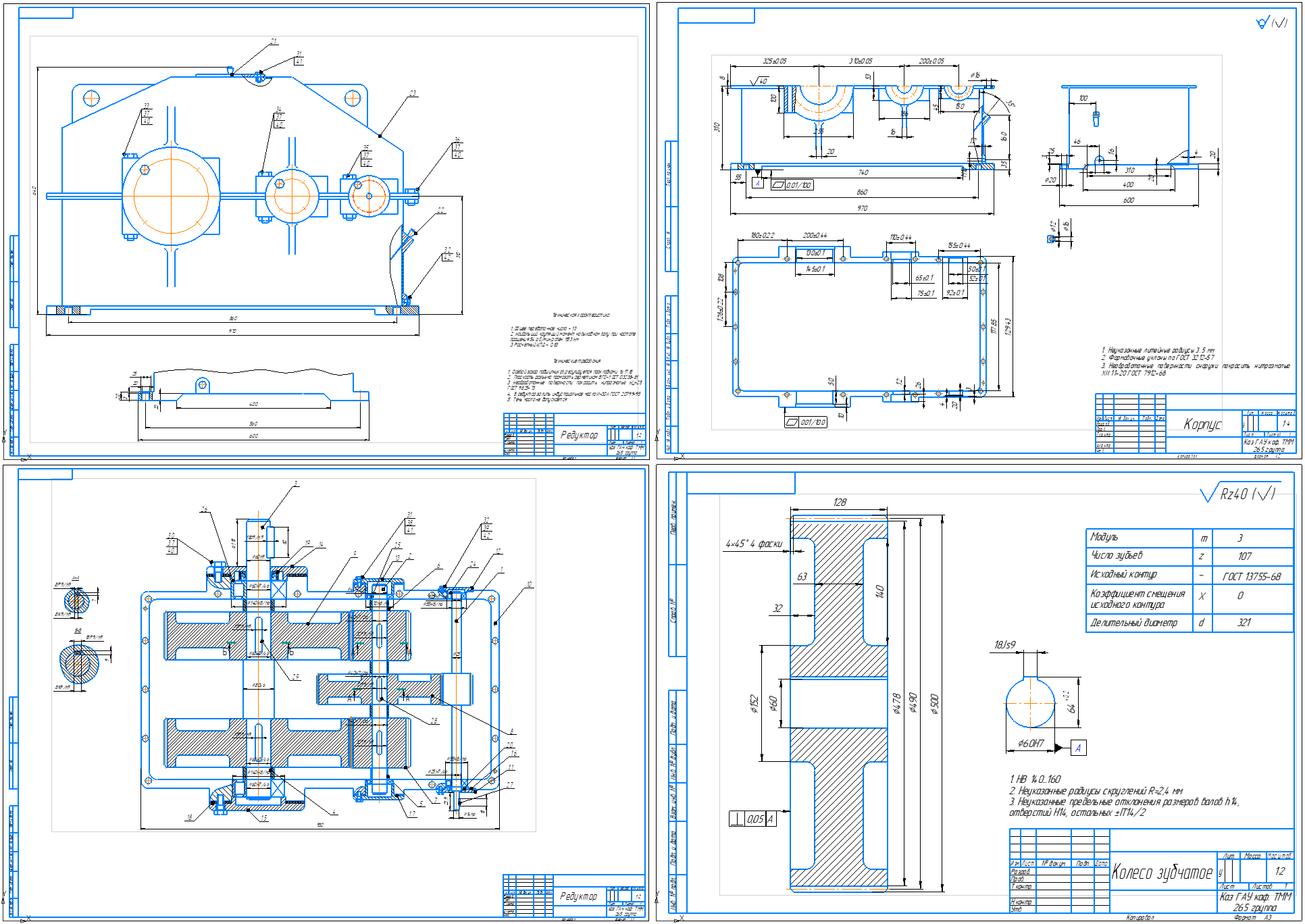

Состав: Сборочный чертеж редуктора (2 листа А1), чертеж общего вида привода (А2), рабочие чертежи: корпуса редуктора (А2) , вала выходного, колеса зубчатого, рамы сварной(все А3), Спецификации, ПЗ. Язык документа

Софт: КОМПАС-3D 16.1
