Расчет конического-цилиндрического редуктора u=13

Тольяттинский Государственный Университет
Кафедра проектирование и эксплуатация автомобилей
Курсовой проект по дисциплине " Детали машин и основы конструирования"
На тему: " Расчет конического - цилиндрического редуктора"
Тольятти 2018

Привод состоит из клиноременной передачи и коническо-цилиндрического редуктора
Частота вращения выходного вала редуктора 28мин-1 , мощность на вы-ходном валу 6.5кВт , нагрузка спокойная, передача реверсивная, требуемая долговечность 12000ч.
СОДЕРЖАНИЕ

1 Техническое задание
2 Кинематический расчёт привода
2.1 Подбор электродвигателя
3 Расчёт клиноременной передачи привода
4 Расчёт зубчатых передач редуктора
4.1 Разбивка передаточного числа между ступенями редуктора
4.2 Расчёт конической передачи
4.3 Расчёт цилиндрической передачи
4.4 Выбор параметров и расчёт геометрии зубчатых колёс
5 Эскизная компоновка редуктора
5.1 Проектный расчёт валов на кручение, выбор типа и
схемы установки подшипников
5.2 Основные размеры корпусов, крышек, болтов,
винтов редуктора
6 Расчёт валов на сложное сопротивление
6.1 Расчёт ведущего вала
6.2 Расчёт промежуточного вала
6.3 Расчёт ведомого вала
7 Проверочный расчёт подшипников по динамической
грузоподъёмности
7.1 Расчёт подшипников ведущего вала
7.2 Расчёт подшипников промежуточного вала
7.3 Расчёт подшипников ведомого вала
8 Список литературы

Техническая характеристика
1.Мощность на выходе, кВт ...........................................................15
2.Частота вращения на выходе об/мин .................................74.07
3.Крутящий момент на выходном валу редуктора, Нм ...1405.1
4.Передаточное число привода .....................................................36
5.Двигатель:
- тип ....................................................................................................160М2/2940
- мощность, кВт ...........................................................................16.8
- частота вращения, об/мин ................................................2940
6.Ременная передача:
- тип ....................................................................................................клиновая
- передаточное число ................................................................3.15
- число ремней ................................................................................5
7.Редуктор:
- тип ......................................................................................................К-Ц
- передаточное число ..................................................................13

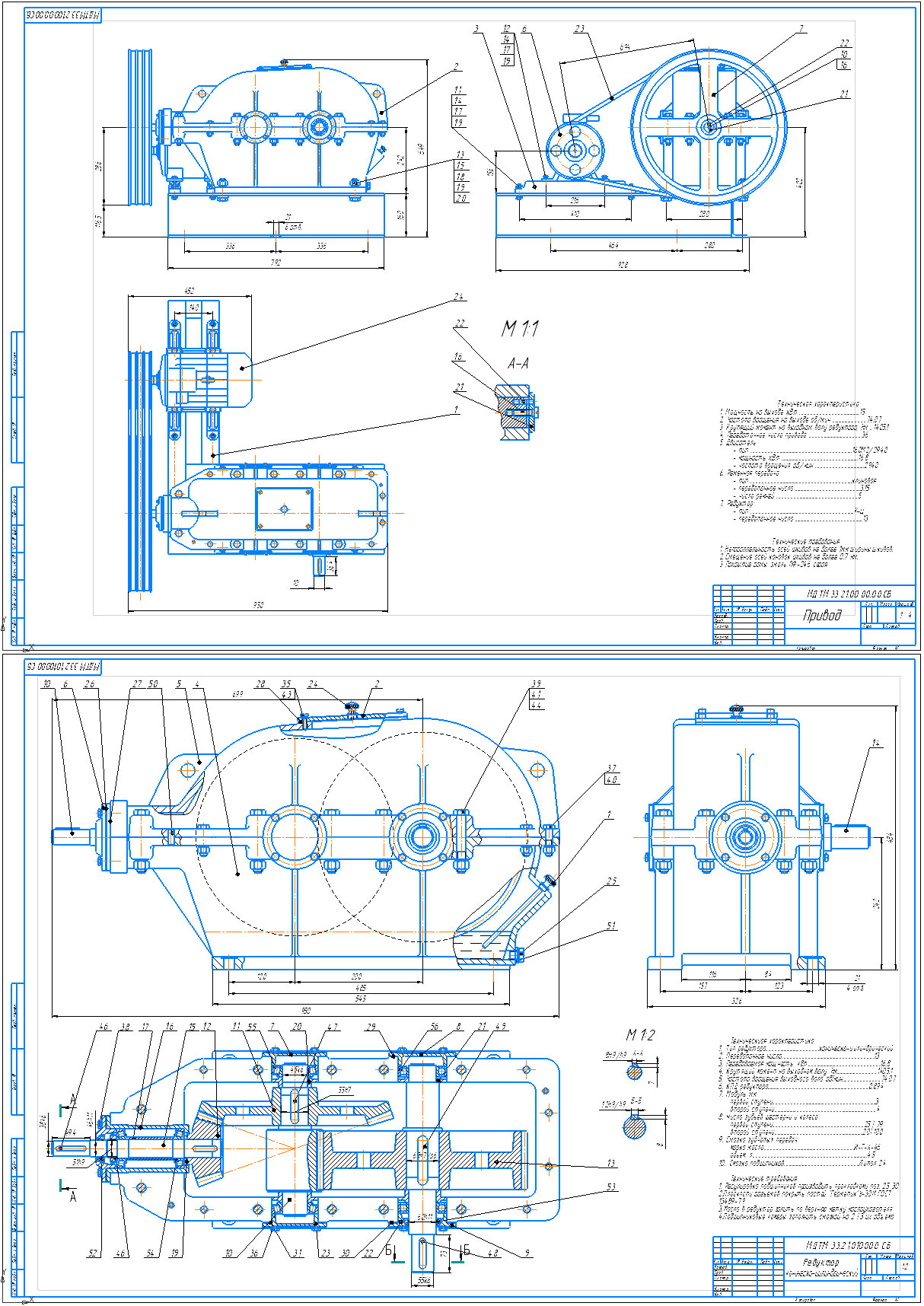

Состав: Пояснительная записка, общий вид ,редуктор, спецификация Язык документа

Софт: КОМПАС-3D 17

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Расчет конического-цилиндрического редуктора u=13

Новая папка\записка.doc
Новая папка\К общему виду привода.spw
Новая папка\Общий вид привода.cdw
Новая папка\Общий вид привода.cdw.bak
Новая папка\Редуктор.cdw
Новая папка\Редуктор.cdw.bak
Новая папка\Спецификация.spw
Новая папка
