Транспортёрная цепь ТРД 38

Транспортерные роликовая длиннозвенная цепь ТРД-38,0-3000-2-1-6-10. Шаг 38 мм. Диаметр ролика 15,88 мм. Область применения:
-на элеваторах и транспортерах
-в сельскохозяйственных машинах.
Маркировка ТРД - 38,0 - 3000 - 1 - 2 - 6 - 10
ТРД - цепь роликовая длиннозвенная для транспортеров и элеваторов
38,0 - шаг цепи (мм)
3000 - разрушающая нагрузка (кгс)
1 - тип цепи
2 - исполнение
6 - диаметр отверстия в ушке на спец. пластинах (аттачментах) 6,6 мм
4 - шаг чередования специальных пластин (в данном случае через 10 звеньев 380 мм.)

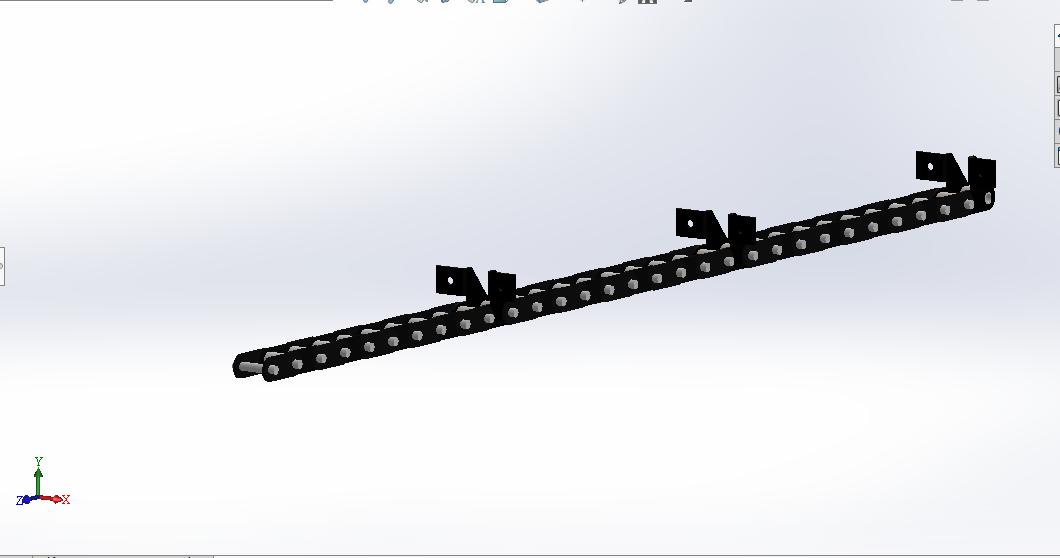

Состав: 3D Язык документа

Софт: SolidWorks 2016

Файлы:
Втулка.SLDPRT
Звено наружное.SLDASM
Звено со спецпластинами.SLDASM
Звно внутреннее.SLDASM
Пластина звена внутреннего.SLDPRT
Пластина звена наружного.SLDPRT
Ролик.SLDPRT
Спецпластина прав.SLDPRT
Спецпластина.SLDPRT
Ось звена.SLDPRT
Сборка цепь.SLDASM
