Кубанский Государственный Технический Университет
Кафедра Машиностроения и Робототехники
Курсовой проект по дисциплине: Детали машин
Краснодар 2020

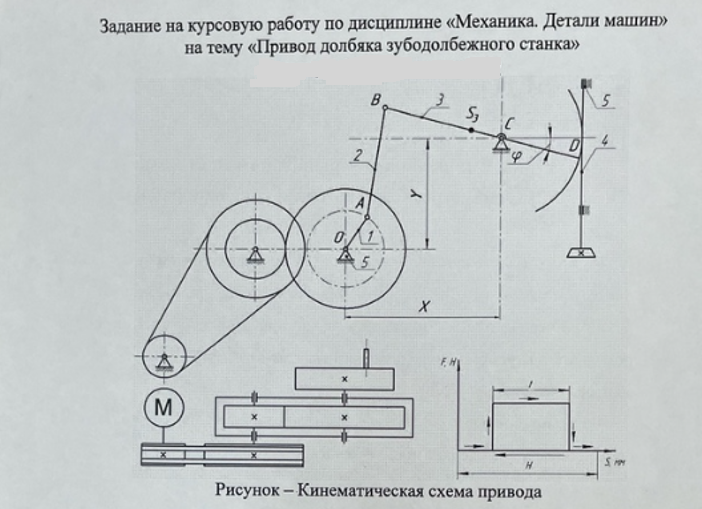

Кол-во двойных ходов в минуту 200, величина хода S =50, Lbc = 450, Fрез = 6000, m3= 15, m4 = 25
Содержание
Введение 5
1 Нормативные ссылки 6

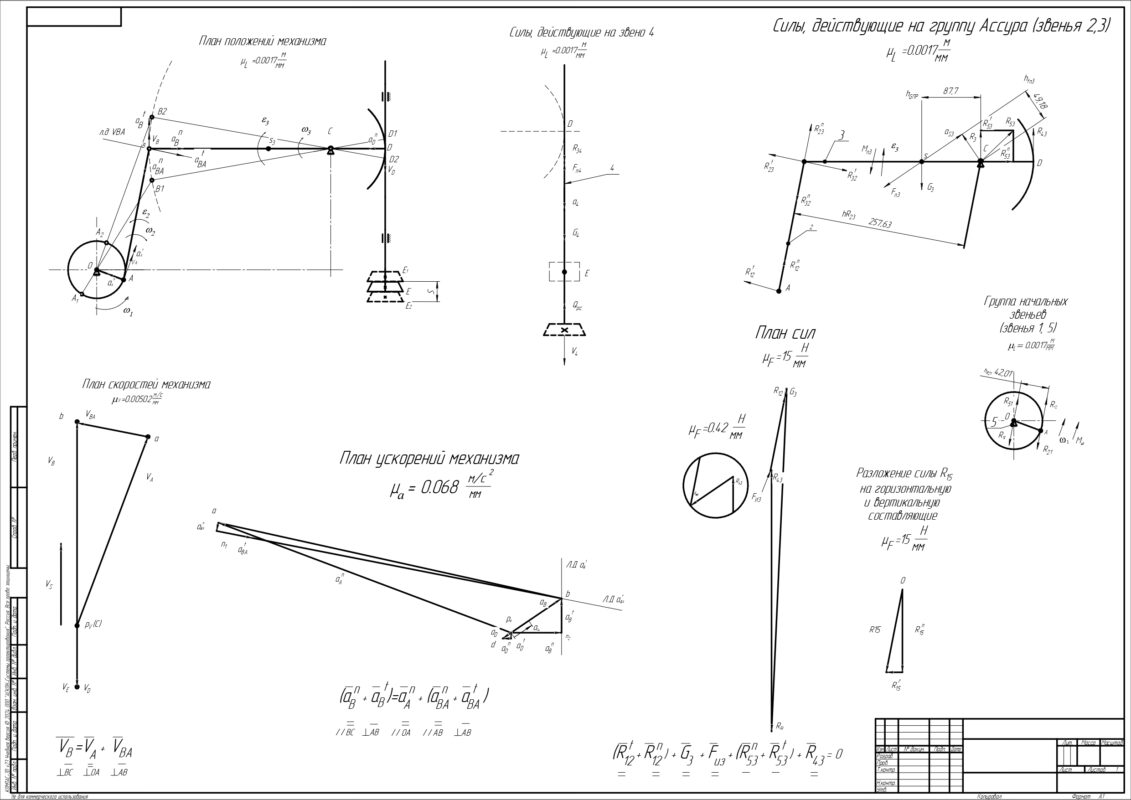

2 Структурный анализ рычажного механизма 7
3 Геометрический синтез рычажного механизма 8
4 Кинематический анализ рычажного механизма, построение планов скоростей и ускорений 10
5 Силовой анализ рычажного механизма 15
6 Выбор двигателя, кинематический и силовой расчет привода 17
7 Выбор материала зубчатых колес 20
8 Расчет прямозубой цилиндрической передачи 21
9 Проектный расчет валов 27
10 Эскизная компоновка редуктора 28

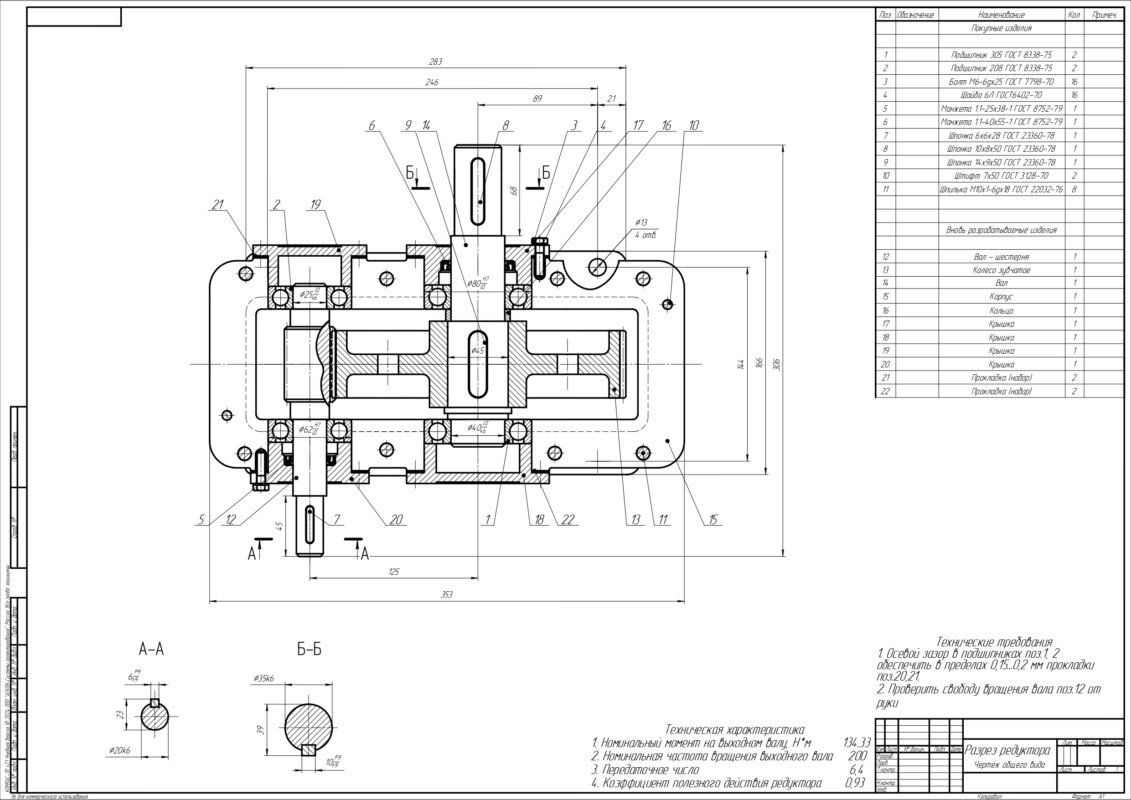

11 Конструирование корпуса редуктора и выполнение чертежа общего вида 31
12 Определение внутренних силовых факторов в сечении вала 33
13 Проверочный расчет тихоходного вала 37
14 Проверка подшипников на долговечность 39
15 Выбор шпонок и проверка их на прочность 40
Заключение 41
Список использованной литературы 42
