Тульский государственный университет
Кафедра Проектирования механизмов и деталей машин
Курсовой проект по дисциплине "Детали машин и основы конструирования"

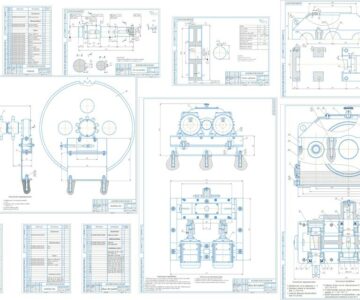

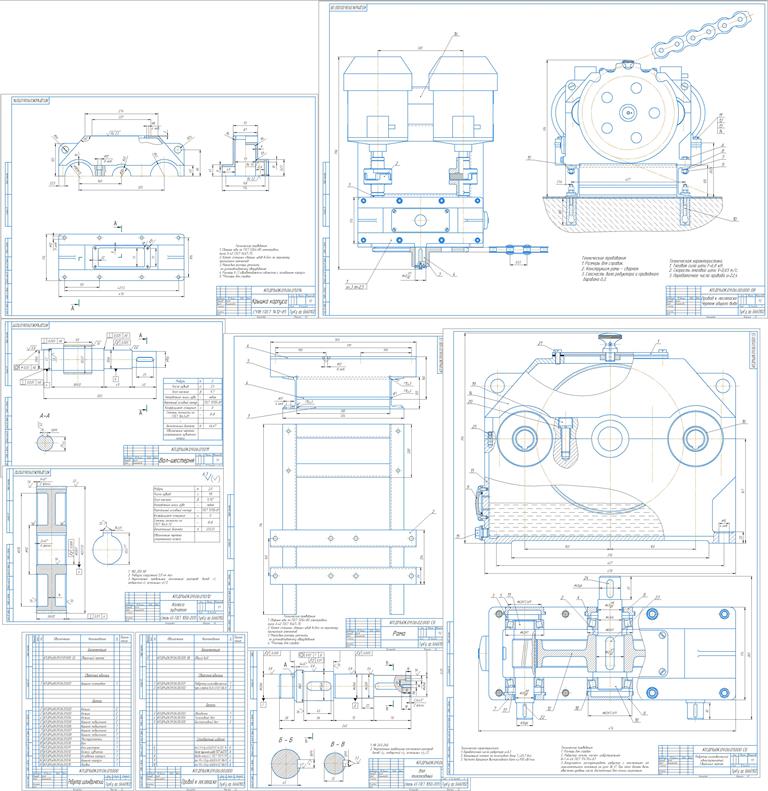

На тему: Проектирование привода к лесотаске
Тула 2022
Тяговая сила цепи F - 6,8кН
Скорость тяговой цепи v - 0,65 м/с
Шаг тяговой цепи p - 80 мм
Число зубьев звездочки z - 11
Допускаемое отклонение соосности 4%
Срок службы привода L - 5 лет
Объект разработки цилиндрический редуктор, приводной вал, расчеты связанные с ним по Шейнблиту. Содержание полностью совпадает с рекомендуемым по книге Шейнблита.
Содержание
1 Введение 2
2 Расчетная часть 3
2.1 Кинематическая схема машинного агрегата 3
2.2Выбор двигателя, кинематический расчет привода 5
2.3 Выбор материалов зубчатых передач и определение допускаемых напряжений 9
2.4 Расчет закрытой цилиндрической передачи 11
2.5 Расчет открытой цепной передачи 14
2.6 Нагрузки валов редуктора 18
2.7 Проектный расчет валов. Эскизная компоновка редуктора 20
2.8 Расчетная схема валов редуктора 22
2.9 Проверочный расчет подшипников 26
2.10 Конструктивная компоновка привода 28
2.11 Проверочные расчеты 32
2.12 Технический уровень редуктор 36
Литература 37
