Проект привода u=39,47

«Белорусский государственный университет транспорта»
Кафедра «Детали машин, путевые и строительные машины»
Курсовой проект по дисциплине «Детали машин и основы конструирования»
Тема «Проект привода»
Гомель 2016

Исходные данные: Мощность на выходном (рабочем) валу P4=6,8 кВт; частота вращения выходного вала n4=38 об/мин; срок службы t=5,0 тыс. часов. Цепная передача работает с переменной нагрузкой в запыленном помещении. Расположена под углом 60 град к горизонту.
Введение…………………………………………………………………………...3
1 Исходные данные для проектирования……………………………...……...…4
2 Кинематический расчёт и выбор электродвигателя……………………......…5
3 Выбор материалов и определение допускаемых напряжений…………...…10
4 Расчёт прямозубой тихоходной цилиндрической передачи………………..15
5 Расчёт косозубой быстроходной цилиндрической передачи……………….22
6 Расчёт цепной передачи……………………………………………………….34

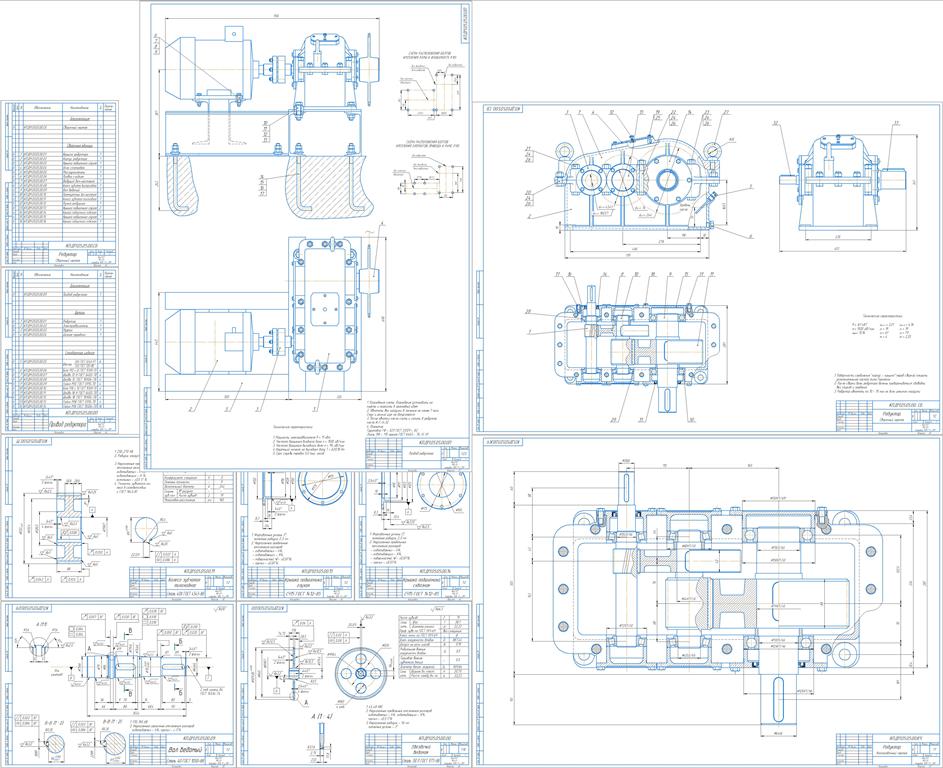

7 Выполнение компоновочного чертежа……………………………….…...…43
8 Расчёт валов……………………………………………………………...….....44
8.1 Построение схемы нагружения зубчатых колёс…………………..…44
8.2 Расчёт ведущего вала……………………………………………......…45
8.3 Расчёт промежуточного вала………………………………………….48
8.4 Расчёт ведомого вала……………………………………………….….52
8.5 Определение запаса прочности валов………………………...…...….55
9 Подбор подшипников качения …………………………………….…………59
10 Подбор шпонок и проверочный расчет их по напряжениям смятия......…61
11 Выбор муфты……………………………………………………………...….63
12 Выбор смазки…………………………………………………...…………….64
Заключение……………………………………………………………...…...…..65
Литература……………………………………………………………………….66
