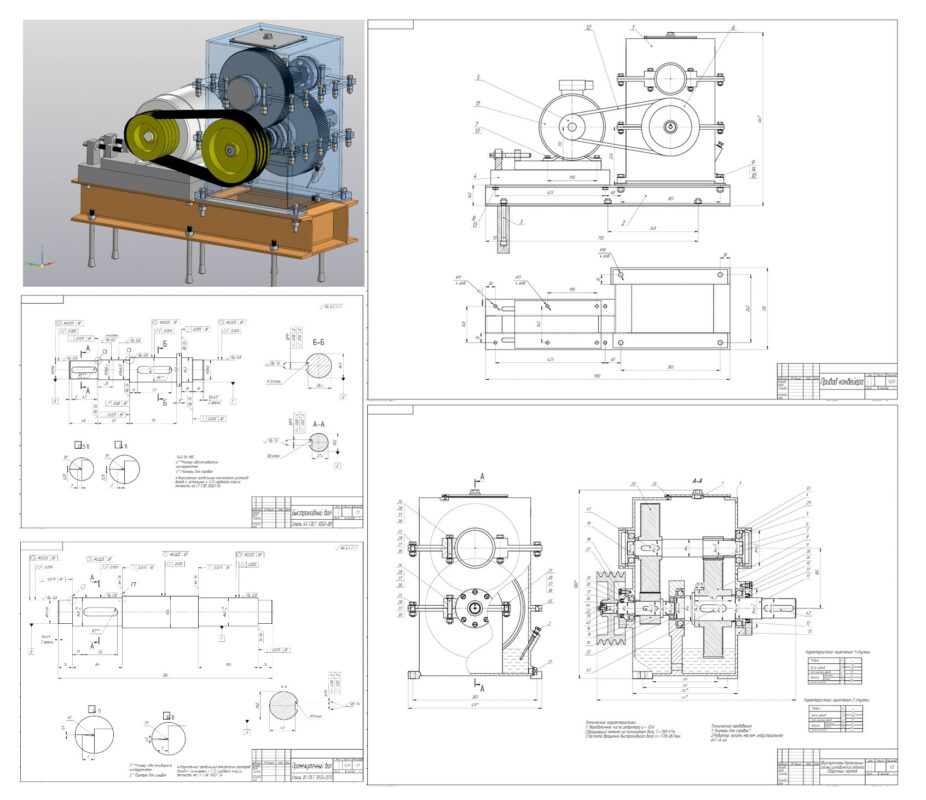

Привод конвейера с двухступенчатым вертикальным соосным цилиндрическим редуктором u=12.6

Санкт-петербургский государственный архитектурно-строительный университет
Курсовой проект по дисциплине "Детали машин и основы конструирования"

Техническая характеристика привода:
1. Передаточное число редуктора u = 12.6
2.Вращающий момент на тихоходном валу T2 =789 H*м.
3.Частота вращения быстроходного вала n1 = 578 об/мин.
4. режим нагрузки – постоянный
5.Электродвигатель асинхронный 4А112М

Оглавление.

Введение. 3
Задача 1. Выбор двигателя. Кинематический расчет привода. 6
1.1. Определить мощность и частоту вращения двигателя. 6
1.2.Определить передаточное число привода и его ступеней. 6
1.3.Расчитать силовые и кинематические параметры привода. 6
Задача 2.Выбор материалов зубчатых передач. Определение допускаемых напряжений. 8
2.1. Выбираем твердость, термообработку и материал зубчатых закрытых передач. 8
2.2.Определяем допускаемые контактные напряжения. 8
2.3.Определяем допускаемые напряжения на изгиб. 9
Задача 3.Расчет зубчатых передач редуктора. 10
3.1 Расчет закрытой цилиндрической косозубой передачи. Вторая ступень. 10
3.2.Выполняем проверочный расчет редукторной пары. 12
Вторая ступень. 12
Задача 4.Расчет открытой передачи. 15
4.1. Проектный расчет клиноременной передачи. 15
4.2. Проверочный расчет клиноременной передачи. 17
Задача 5.Расчет валов редуктора. 18
5.1 Расчет быстроходного вала. 18
5.2. Расчет промежуточного вала. 19
5.3. Расчет тихоходного вала . 20
Задача 6.Нагрузки валов редуктора. 22
6.1. Определение консольных сил. 22
Задача 7.Расчетная схема валов редуктора. 23
7.1. Определить реакции в опорах подшипников. 23
Задача 8. Проверочный расчет подшипников. 29
Задача 9.Проверочные расчеты. 32
9.1. Проверочный расчет валов. 32
9.2. Проверочный расчет стандартных изделий: шпонок и стяжных винтов. 34
9.3. Расчет посадки шестерни с натягом на втором валу. 36
10.Проектирование рам и корпусных деталей приводов машин. 38
Заключение. 44
Список литературы. 45
