Бета-тестирование КОМПАС-3D v19

Привод лебедки

Могилевский Государственный Университет Продовольствия
Кафедра "Машин и аппаратов пищевых производств"
Курсовой проект по дисциплине «Детали машин»
На тему "Привод цепного конвейера"
Могилев 2013

Спроектировать: привод лебедки по следующим данным и схеме:
Ресурс работы 5 лет согласно графику нагрузки с коэффициентом годового использования 0,7 и коэффициент суточного использования 0,25, Мощность на ведомом валу цепной передачи 8,5 кВт, угловая скорость вращения ведомого вала 7,85 рад/с. Режим нагрузки 2 смены.

Привод состоит из электродвигателя соединенного через муфту с ве-дущим валом редуктора с раздвоенной быстроходной ступенью. В свою очередь к тихоходный вал редуктора связан с цепной передачей и передает крутящий момент для запуска лебедки. Привод установлен на сварную фундаментную раму.

Редуктор привода – горизонтальный, двухступенчатый выполненный прямозубыми цилиндрическими колесами с сдвоенной промежуточной ступенью.

Введение
1. Кинематическая схема привода
2. Кинематический расчет привода
3. Проектный расчет быстроходной зубчатой передачи редуктора
4. Проектный расчет тихоходной зубчатой передачи редуктора
5. Расчет цепной передачи
6. Ориентировочный расчет валов
7. Расчет элементов корпуса редуктора
8. Проверочный расчет на выносливость выходного вала редуктора
9. Подбор подшипников на всех валах
10. Выбор и расчет муфты
11. Под-бор и расчет шпонок
12. Прове-рочный расчет подшипников на выходном валу редуктора
13. Описа-ние сварной рамы
14. Описа-ние сборки редуктор
15. Смазка редуктора и подшипников
Литература

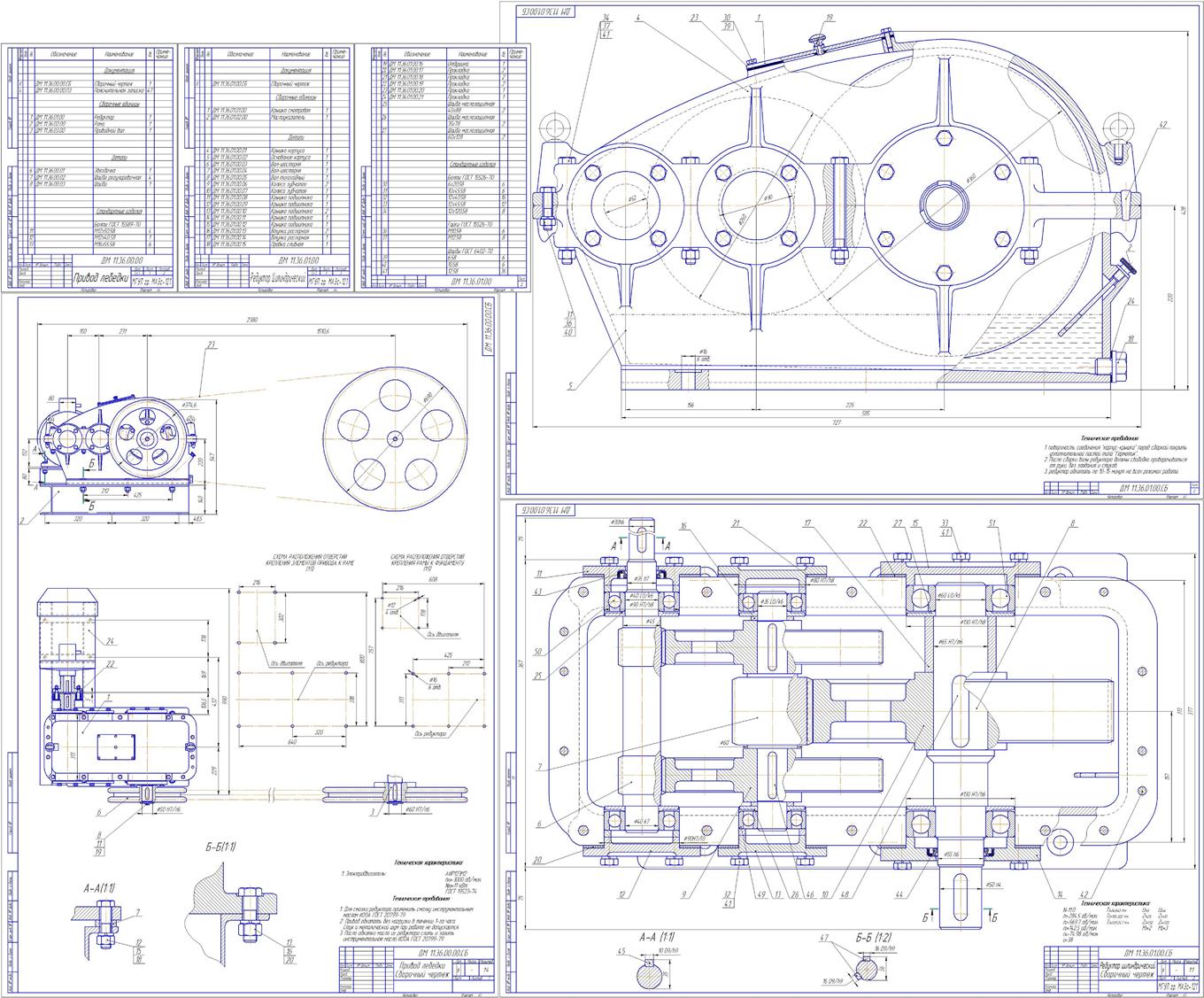

Состав: Привод лебедки (СБ), Редуктор цилиндрический (СБ), эскизная компановка, комплект спецификаций к СБ, ПЗ Язык документа

Софт: КОМПАС-3D 13

Сайт: www

Файлы:
КПДМ\пояснительная записка моя.docx
КПДМ\Привод лебедки _ ДМ 11.36.00.00.cdw
КПДМ\Привод лебедки Сборочный чертеж _ ДМ 11.36.00.00.СБ.cdw
КПДМ\Редуктор Цилиндрический _ ДМ 11.36.01.00.cdw
КПДМ\редуктор.cdw
КПДМ\содержание в рамке.docx
КПДМ\Эскизная компановка редуктора _ ДМ 11.36.00.00.cdw
КПДМ\изображение
КПДМ
