Привод ленточного конвейера при помощи ременной передачи и цилиндрического двухступенчатого редуктора с раздвоенной быстроходной ступенью

Вологодская государственная молочнохозяйственная академия имени Н.В. Верещагина
Кафедра энергетических средств и технического сервиса
Курсовой проект по дисциплине «Детали машин и ОК»
На тему: «Привод ленточного конвейера при помощи ременной передачи и цилиндрического двухступенчатого редуктора с раздвоенной быстроходной ступенью»

Спроектировать привод к ленточному конвейеру по схеме при помощи ременной передачи и цилиндрического двухступенчатого редуктора с раздвоенной быстроходной ступенью следующих условиях:
1. Окружное усилие Ft=10 кН;
2. Скорость транспортера v=0,25 м/с;
3. Диаметр барабана D=250 мм;
4. Срок службы привода 7 лет.
СОДЕРЖАНИЕ
Введение 4
1 Кинематический расчёт и выбор электродвигателя 5
2 Расчет быстроходной цилиндрической передачи 7
3 Расчет тихоходной цилиндрической передачи 11
4 Предварительный расчет валов 15
5 Конструктивные размеры корпуса редуктора 16
6 Конструктивные размеры зубчатых колес 17
7 Выбор подшипников 19
8 Расчёт клиноременной передачи 20
9 Проверка долговечности подшипников 24
10 Проверка прочности шпоночных соединений 30
11 Уточнённый расчёт валов редуктора 31
12 Смазка редуктора 35
13 Выбор муфты 36
14 Правила техники безопасности 37
15 Сборка редуктора 38
16 Посадки 39
Список литературы 40

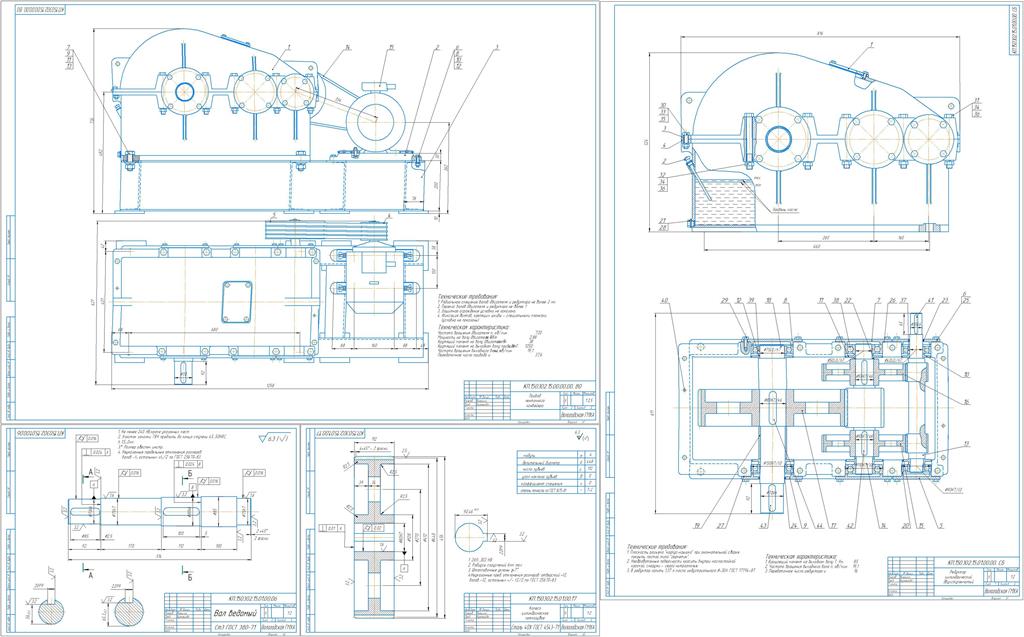

Состав: Вал ведомый, Корпус, Колесо цилиндрическое прямозубое, Редуктор цилиндрический двухступенчатый(СБ), Спецификация, Привод ленточного конвейера(ВО),Спецификация. Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Детали машин / Привод ленточного конвейера при помощи ременной передачи и цилиндрического двухступенчатого редуктора с раздвоенной быстроходной ступенью

Курсовой проект/
Курсовой проект/Вал ведомый.cdw
Курсовой проект/Записка.doc
Курсовой проект/Колесо.cdw
Курсовой проект/Корпус.cdw
Курсовой проект/Общий вид.cdw
Курсовой проект/Редуктор.cdw
Курсовой проект/Спецификация общего вида.cdw
Курсовой проект/Спецификация редуктора1.cdw
Курсовой проект/Спецификация редуктора2.cdw
Курсовой проект/Спецификация редуктора3.cdw
