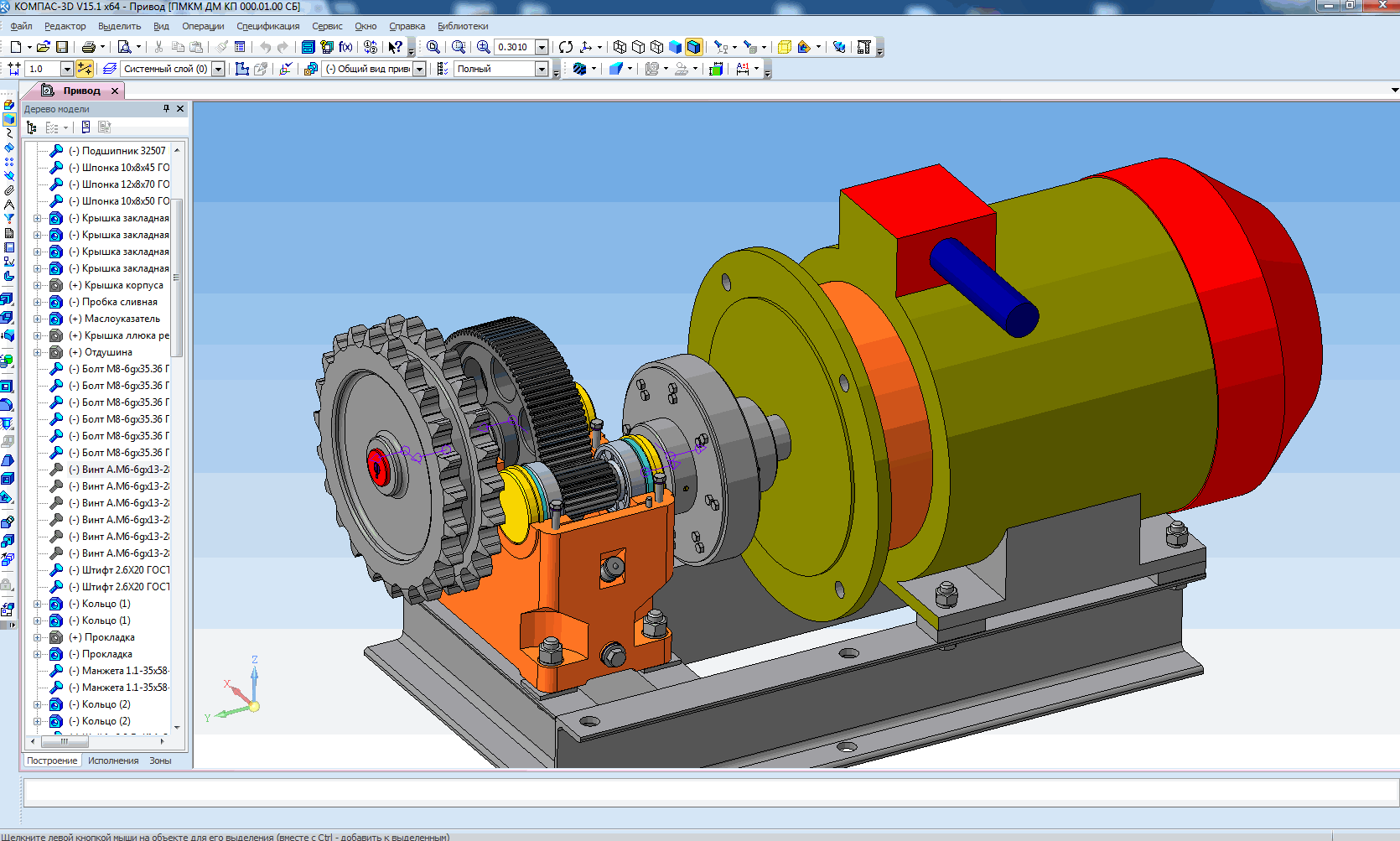

Привод спроектированный для ленточного транспортера, может применяться и для других машин и аппаратов. Состоит из электродвигателя, муфты, цилиндрического одноступенчатого прямозубого редуктора (передаточное отношение - 4,9, число зубьев шестерни - 19, колеса - 93) и цепной передачи.
