Привод с одноступенчатым цилиндрическим редуктором

Белорусско-Российский университет
Кафедра автоматизированный электропривод
Курсовой проект по дисциплине «Автоматизированный электропривод промышленных и транспортных установок»
На тему: «Спроектировать привод с одноступенчатым цилиндрическим редуктором»
МОгилев 2018

Исходные данные тяговое усилие на барабане Ft = 7,6 кН;
скорость движения ленты V = 0,23 м/с
диаметр барабана D = 260 мм;
расстояние между опорами приводного вала L = 418 мм;
срок службы привода – 6,5 лет;
режим работы односменный, равновероятный, 6 дней в неделю.
В проектируемом приводе электродвигатель 1 посредством упругой муфты 2 соединяется с входным валом цилиндрического редуктора 3. Далее нагрузка передается через цепную муфту 4 на открытую червячную передачу 5. Вал червячного колеса с помощью зубчатой муфты 6 соединен с приводным валом 7 конвейера (см. кинемат. схему в пояснительной записке)
Разработанный привод может использоваться в различных отраслях промышленности. Одна из наиболее распространенных областей – привод конвейера.

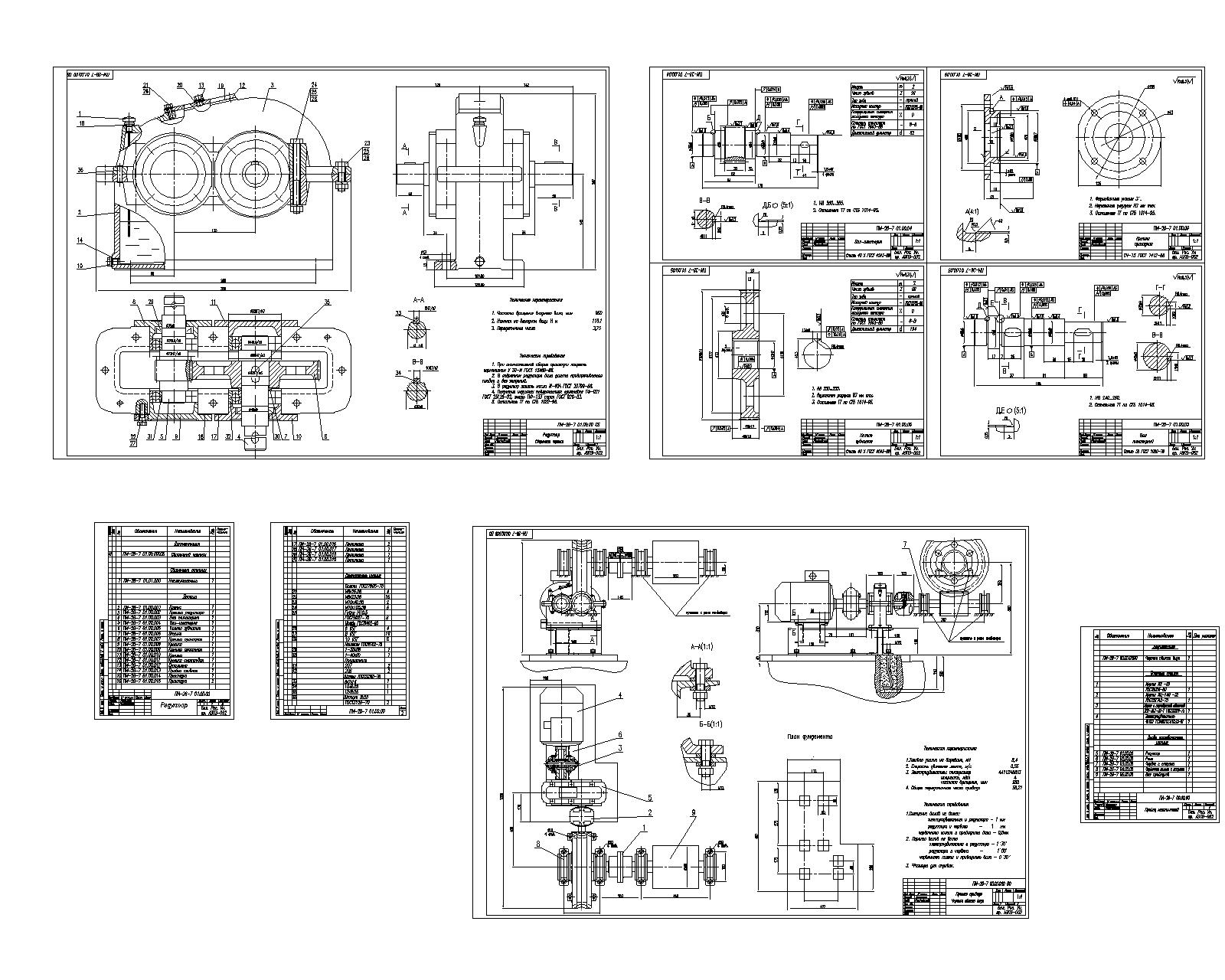

Графическая часть содержит привод, редуктор и деталировку
Содержание
Введение
1.Энергетический и кинематический расчет привода.
1.2. Определение частот вращения и крутящих моментов на валах
2.Расчет редуктора.
2.1.Выбор материала и определение допускаемых напряжений.
2.2.Проектный расчет редуктора.
2.3.Проверочный расчет тихоходной ступени редуктора.
3.Расчет валов
3.1.Предварительный расчет валов.
3.2.Проверочный расчет тихоходного вала редуктора.
4.Расчет шпоночных соединений.
5.Расчет подшипников тихоходного вала.
6.Расчет открытой червячной передачи.
6.1.Выбор материала и определение допускаемых контактных напряжений.
6.2.Проектный расчет червячной передачи.
6.3.Проверочный расчет передачи
7.Подбор и расчет муфт.
8.Смазка редуктора
9.Техника безопасности при эксплуатации привода
Заключение
Литература.

Состав: Привод (СБ), Редуктор (СБ), Деталировка (вал-шестерня, колесо зубчатое, крышка, вал приводной), Спецификация, Пояснительная записка Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Машиностроение и механика / Детали машин / Привод с одноступенчатым цилиндрическим редуктором

Привод с одноступ
Привод с одноступ
Привод с одноступ
