Конструирование одноступенчатого цилиндрического редуктора

Міністерство освіти і науки України
Сумський державний університет
Кафедра технічної теплофізики
курсовой проект з курсу
“ДЕТАЛІ МАШИН І ОСНОВИ ПРОЕКТУВАННЯ”
На тему “Конструювання одноступінчатого циліндричного редуктора”

Спроектувати зубчатий циліндричний редуктор з корпусом литої конструкції, який разом з клинопасовою передачею і пружною втулково-пальцевою муфтою передавальною ланкою від зведеного електродвигуна до компресора.
Скручувальний момент на вихідному валу редуктора T_2=160 Н∙м
Зуби коліс ступенів – прямі
Передаточне число редуктора u_ред=3
Кількість горизонтальних площин рознімання – 1
Частота обертання вхідного вала редуктора n_вх=24,5 с^(-1)=1470 об/хв
Передаточне число клинопасової передачі u_кл=2
Матеріал колеса і шестерні – Сталь 40ХН , термообробка – покращення для колеса, покращення і закалка для шестерня.
Зубчасті пари в редукторі – із зовнішнім зачепленням. Режим навантаження редуктора – середній нормальний. Характер зубчатої передачі – нереверсивна. Клинопасова передача – знижувальна. Розміщення коліс відносно підшипникових опор – симетричне. Зубчата пара виконана без зміщення інструмента.

Зміст

с.

Вступ …………………………….……………………………………………………………….………………3
1 Вихідні данні ……………………………………………………………….……………………………….…4
2 Кінематичні розрахунки ……………………………………………………………….……………….5
3 Розрахунок зубчатої передачі ……………………………………………………………….…….6
4 Розрахунок клинопасової передачі ……………………………………………………………..10
5 Попередній розрахунок валів редуктора……………………………………………………..14
6 Розрахунок і вибір муфти ……………………………………………………………….………….16
7 Вибір і перевірка довговічності підшипників ………………………………………………17
8 Перевірка міцності шпонкових з’єднань………………………………………………………23
9 Уточнювальний розрахунок валів…………………………………………………………………24
10 Конструктивні розміри корпуса редуктора ………………………………………………27
11 Конструктивні розміри шестерні і колеса …………………………………………………28
12 Змащення елементів редуктора ………………………………………………………………..29
Література ……………………………………………………………….…………………………………30

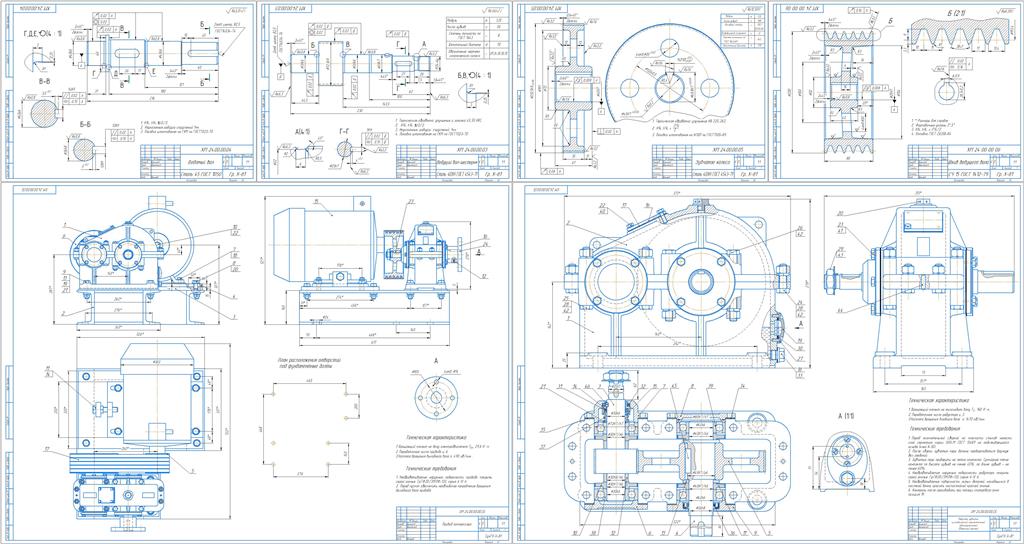

Графическая часть
Редуктор зубчатый СБ + спецификация – 1 лист А1.
Деталировка к редуктору (вал ведомый/ведущий, зубчатое колесо, шкив) – 4 листа А3.
Привод компрессора СБ + спецификация – 1 лист А1.
