Привод смесителя СГП-5

МГУП
Кафедра прикладной механики
по дисциплине ''Прикладная механика''
На тему:"ПРИВОД СМЕСИТЕЛЯ СГП-5"
Могилев 2014

В данном проекте рассматривается ПРИВОД СМЕСИТЕЛЯ СГП-5. Произведен Кинематический расчет привода
Расчёт передач
Расчет ременной передачи
Расчет открытой цилиндрической прямозубой зубчатой передачи
Обоснование выбора стандартных изделий и деталей
Рекомендации по выбору масла и смазки всех узлов привода
Краткое описание порядка сборки, работы и обслуживания привода
Требования техники безопасности к проектируемому приводу

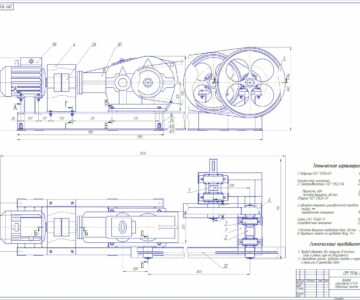

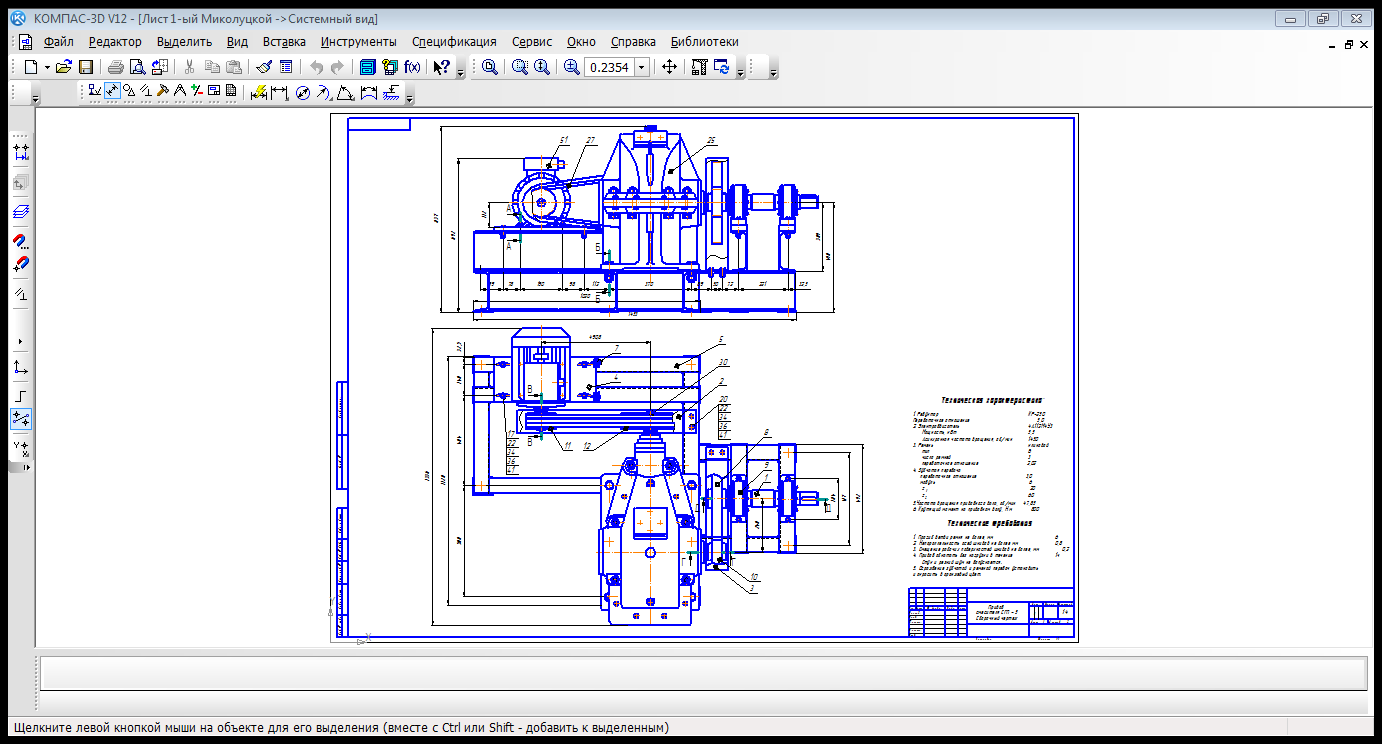

Графическая часть содержит Привод смесителя СГП - 5 Сборочный чертеж, Разрезы сборочный чертеж, спецификация
Курсовой проет содержит 2 листа А1 графической части, 20 листов пояснительной записки, содержащей 1 рисунок,2 таблицы
В курсовом проекте представлен расчет привода смесителя СГП-5.
Привод смесителя СГП-5 состоит из электродвигателя, ременной передачи, кожуха передачи, конического редуктора, зубчатой передачи, кожуха передачи, одной пары подшипников качения, сварной рамы.
С электродвигателя вращающий момент через ременную передачу подается на входной вал редуктора. Выходной вал редуктора через зубчатую передачу передает вращение на приводной вал смесителя СГП-5.
Исходные данные: мощность 4 кВт, угловая скорость 5 рад/с
1. Редуктор КР-250
Передаточное отношение 5,0
2. Электродвигатель 4А112М4У3
Мощность, кВт 5,5
Асинхронная частота вращения, об/мин 1450

Состав: Привод смесителя СГП - 5 (СБ), разрезы(СБ), спецификация, ПЗ Язык документа

Софт: КОМПАС-3D v12

Файлы:
Poyasnitelnaya_zapiska.docx
Soderzhanie.docx
л.cdw
Лист 2-ой.cdw
Спецификация.doc
