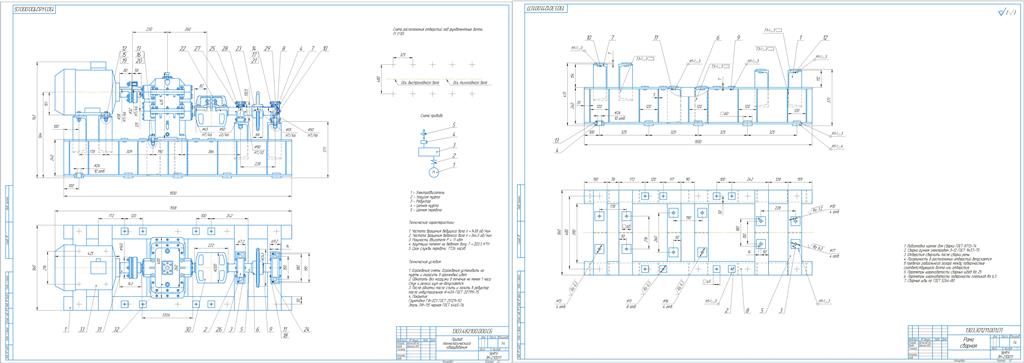

Проектирование электромеханического привода технологической машины uобщ=10,41

Уральский федеральный университет имени первого президента России Б.Н. Ельцина
Кафедра теплоэнергетики и теплотехники
Курсовой проект по дисциплине "Прикладная механика"
На тему: "Проектирование электромеханического привода технологической машины"
Екатеринбург 2023

Исходные данные
Мощность на ведомом валу 7 кВт
Частота вращения ведомого вала 140 оборотов в минуту
Режим работы среднеравновесный
Нереверсивный
Продолжительность включения 35%
Срок службы 9 лет
Коэффициент использования в течение года 0,7
Коэффициент использования в течение суток 0,4
Передача косозубая цилиндрическая

СОДЕРЖАНИЕ
Введение 5
1. Выбор электродвигателя и расчет основных параметров привода 6
1.1. Определение мощности электродвигателя 6
1.2. Частота вращения вала двигателя 7
1.3. Общее передаточное число привода 7
1.4. Передаточное число зубчатой передачи 7
1.5. Передаточное число цепной передачи 7
1.6. Частоты вращения валов 8
1.7. Мощности на валах 8
1.8. Крутящие моменты, передаваемые валами 8
2. Расчет зубчатой передачи 10
2.1. Выбор материалов зубчатых колес 10
2.2. Определение допускаемых напряжений 11
2.3. Проектный расчет передачи 17
2.4. Проверочный расчет передачи 20
2.5. Силы в зацеплении 25
3. Выбор редуктора 26
4. Выбор муфт 28
4.1. Выбор МУВП 28
4.2. Выбор цепной муфты 30
5. Расчет цепной передачи 33
6. Расчет вала, шпонок и подшипников 35
6.1. Конструирование вала 35
6.2. Выбор подшипников и манжет 37
6.3. Выбор корпусов подшипников 38
6.4. Выбор и проверка шпонок 40
6.5. Расчетная схема вала. Опорные реакции, эпюры изгибающих и крутящих моментов 42
6.6. Расчет подшипников на долговечность 47
6.7. Уточненный расчет вала 48
6.8. Сборка проектируемого вала 51
7. Конструирование сварной рамы 54
7.1. Выбор фундаментных болтов и швеллера 54
7.2. Выбор крепежных болтов 55
8. Индивидуальный вопрос 58
Заключение 68
