Проектирование привода ленточного конвейера uобщ=41.62

Магнитогорский государственный технический университет им.Г.И. Носова
Кафедра строительных материалов и изделий
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Проектирование привода ленточного конвейера"
Магнитогорск 2022

1. Исходные данные
а) номер схемы привода – 3;
б) номер задания – 29;
в) номер варианта нагружения – 1;
г) частота вращения вала двигателя (без учета скольжения) – 1500 мин-1;
д) передача нереверсируемая

Tвых = 350 Н*м;
nвых = 34 об/мин (мин-1)
Ведущая звездочка цепной передачи жестко связана с ведомой полумуфтой.

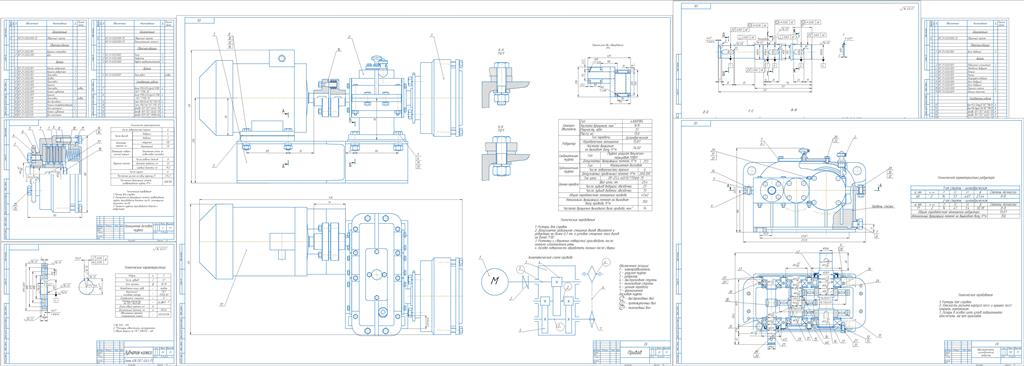

На чертежах представлены Двухступенчатый цилиндрический редуктор для регулирования скорости, ее уменьшения, Колесо, Тихоходный вал, Фрикционная муфта, Привод в сборе.
Привод представлен для ленточного конвейера

Оглавление
Введение 4
1.Исходные данные 5
2. Общий расчет привода 7
3. Расчет цилиндрической зубчатой передачи II тихоходной ступени I быстроходной ступени 10
4. Расчет цилиндрической зубчатой передачи I быстроходной ступени 21
5. Расчет цепной передачи 32
6. Проектный расчет валов, выбор подшипников и разработка конструкции редуктора и привода. 36
7. Расчет промежуточного вала редуктора 41
8. Подбор шпонок валов 46
9. Проектирование предохранительной фрикционной дисковой муфты. 47
10. Подбор масла 55
Заключение 56
Список литературы 57
