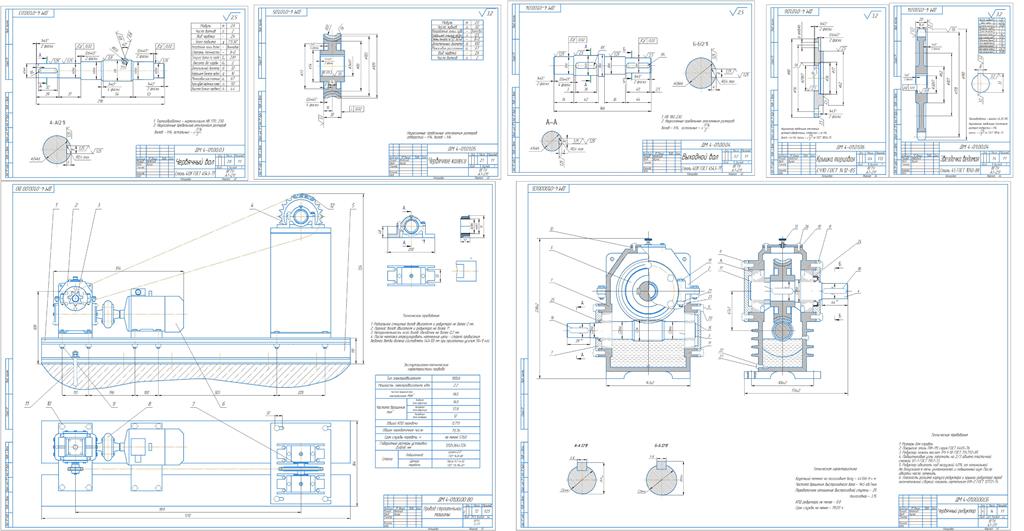

Расчет привода строительной машины uобщ=79,76

Министерство науки и высшего образования Российской Федерации Федеральное государственное бюджетное образовательное учреждение высшего образования
«Воронежский государственный технический университет» (ФГБОУ ВО «ВГТУ», ВГТУ)
Кафедра строительной техники и инженерной механики имени профессора Н.А. Ульянова
Курсовой проект по дисциплине «Детали машин и основы конструирования»
на тему: Привод строительной машины
,2024

Параметры Единицы измерения Вариант №1
Крутящий момент на выходном валу, Tв кН∙м 1,283
Угловая скорость вращения выходного вала, в рад/с 1,24
Угол наклона открытой цепной передачи,  град 20
Количество смен работы в сутки, Cсм - 1
Срок службы привода, Lг лет 6

Содержание
Техническое задание……………………………………………………….…….…3
Введение………………………………………………………………………….…...4
1. Кинематический расчет привода…………………………………….……....5
1.1 Выбор электродвигателя………………………………………………5
1.2 Расчет кинематических и силовых параметров привода……….6
2. Расчет червячной передачи……………………………………………..…….9
3. Расчет цепной передачи………………………………………………...……11
4. Конструирование червячного редуктора….………………………………13
4.1 Проектный расчет валов……………………………………………...13
4.2 Эскизная компоновка редуктора……………………………………..14
5. Расчет валов на статическую прочность и сопротивление
усталости в модуле AMP Shaft………………………………………………15
6. Проверочный расчет подшипников качения на долговечность……….27
7. Расчет шпоночных соединений………………………………………………29
8. Выбор смазочных материалов и системы смазывания…………………31
9. Подбор и проверочный расчет муфт……………………………………….34
10. Порядок сборки привода, выполнение необходимых регулировочных работ………………………………………………………………………………36
Список использованных источников………………………………………........38
