Расчет привода машины для измельчения

Могилевский государственный университет продовольствия
Кафедра: Машины и аппараты пищевых производств
Курсовой проект по дисциплине «Технологическое оборудование отрасли»
На тему: "Расчет привода машины для измельчения"
Могилев 2015

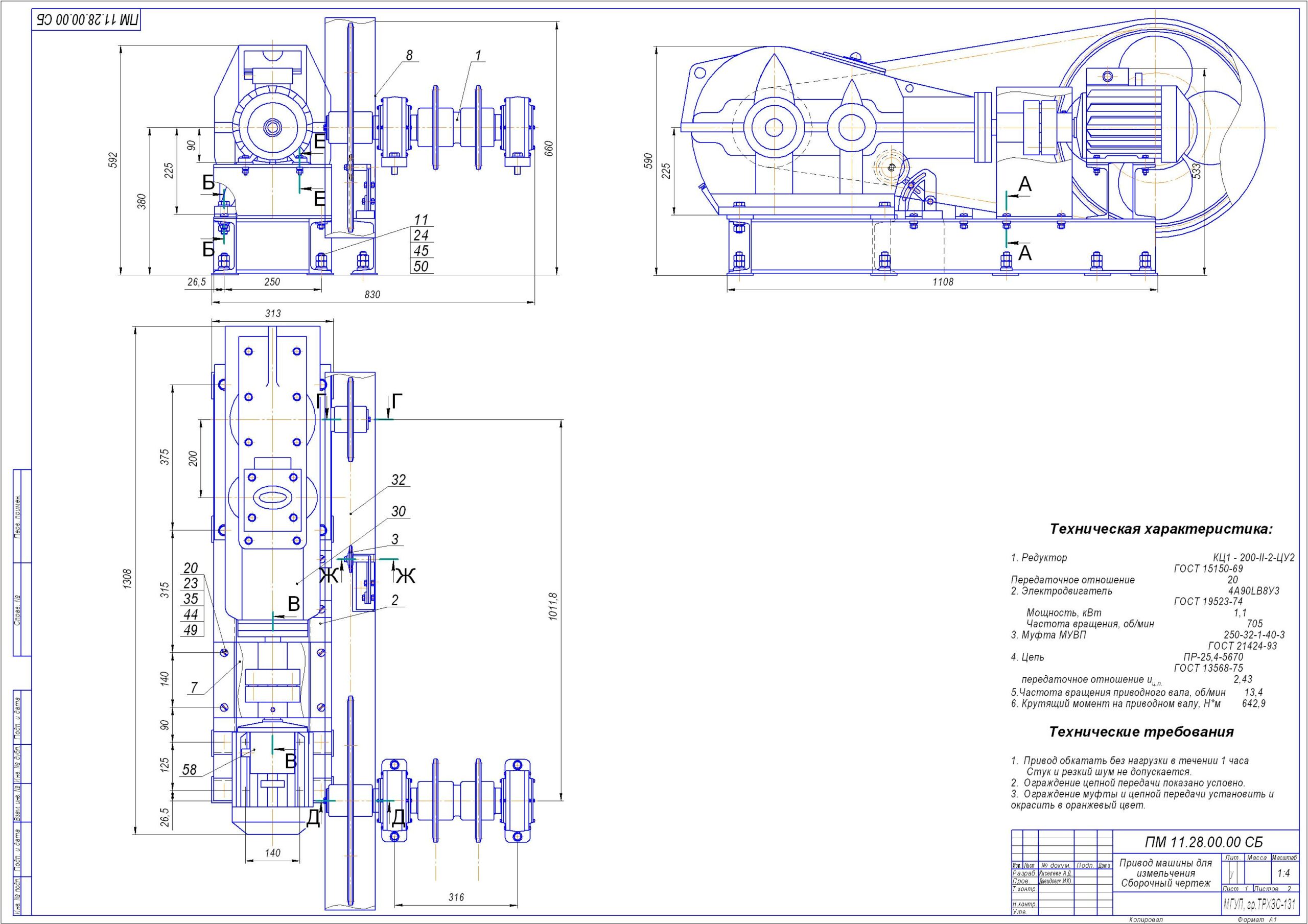

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода машины для измельчения, который включает в себя электрический двигатель, муфту, кожух на муфту, редуктор, цепную передачу, кожух на передачу, приводной вал, одну пару подшипников качения.. Графическая часть содержит общий вид привода, и деталировку (звездочки, натяжное устройство, крепление).
Курсовой проект содержит 2 листа формата А1, спецификацию, 17 страниц пояснительной записки, содержащей 2 рисунка, 2 таблицы и 10 источников.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях пищевых производств.
Техническая характеристика привода:
Электродвигатель асинхронный 4А90LB8У3 (мощность 1,1 кВт, частота вращения 750 об/мин)
Редуктор коническо-цилиндрический (u=120)
Общее передаточное число привода - 52,6

Состав: Привод для измельчения (ВО), деталировка (звездочки, натяжное устройство, крепление), спецификация, ПЗ Язык документа

Софт: КОМПАС-3D SP1

Файлы:

Каталог / Промышленность / Расчет привода машины для измельчения

List_2.cdw
Zapiska.docx
Spetsifikatsia.doc
List_1.cdw
