"Проектирование привода роторно-вакуумной упаковки РВУ-3-250"

Могилевский государственный университет продовольствия
Кафедра прикладной механики
Курсовой проект по дисциплине "Детали машин"
На тему: "Проектирование привода роторно-вакуумной упаковки РВУ-3-250"
Могилев 2014

В данной работе рассматривается привод роторно-вакуумной упаковки РВУ-3-250. Произведен кинематический расчет и подбор электродвигателя и редуктора.

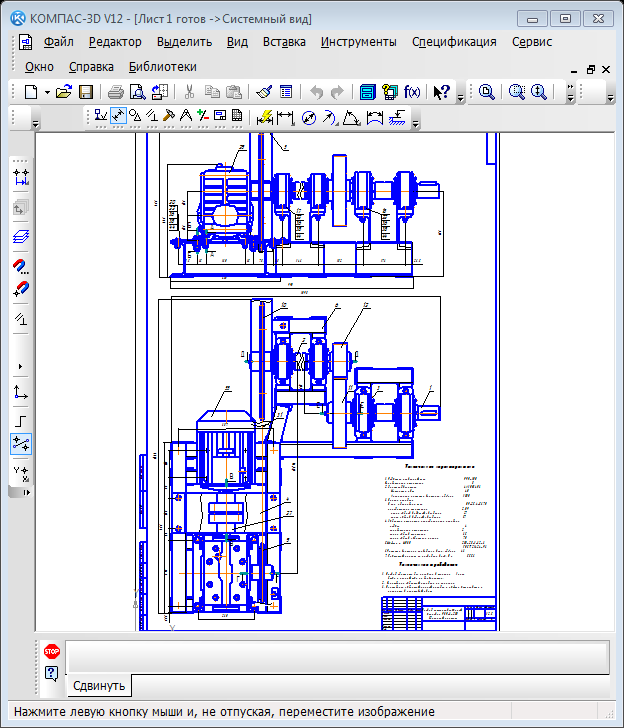

Графическая часть содержит привод роторно-вакуумной упаковки РВУ-3-250 сборочный чертеж, разрезы сборочный чертеж, спецификация.
Курсовая работа содержит 2 листа А1 графической части, 23 страницы пояснительной записки, 1 рисунок, 2 таблиц.
Кинематическая схема привода состоит из электродвигателя, муфты, кожуха муфты, червячного редуктора, цепной передачи, промежуточного вала, одной пары подшипников, зубчатой цилиндрической передачи, приводного вала.

Состав: привод роторно-вакуумной упаковки РВУ-3-250(СБ), разрезы(СБ), спецификация, ПЗ Язык документа

Софт: КОМПАС-3D v12

Файлы:

Каталог / Машиностроение и механика / Детали машин / "Проектирование привода роторно-вакуумной упаковки РВУ-3-250"

Лист 1 готов.cdw
Лист 2.cdw
Моя записка готова.doc
Спецификация.doc
