Привод цилиндрическо-цилиндрический

НЧИ КФУ
Кафедра «Механики и конструирования»
Курсовой проект по дисциплине «Механика и детали машин»

на тему : Привод цилиндрическо-цилиндрический
2019

Исходные данные (техническая характеристика)
1. Частота вращения вала привода – 160 об/мин.
2. Мощность на выходном валу привода – 2,4 кВт.
3. Срок службы привода – 23 тыс. часов.
4. Реверсивный привод.

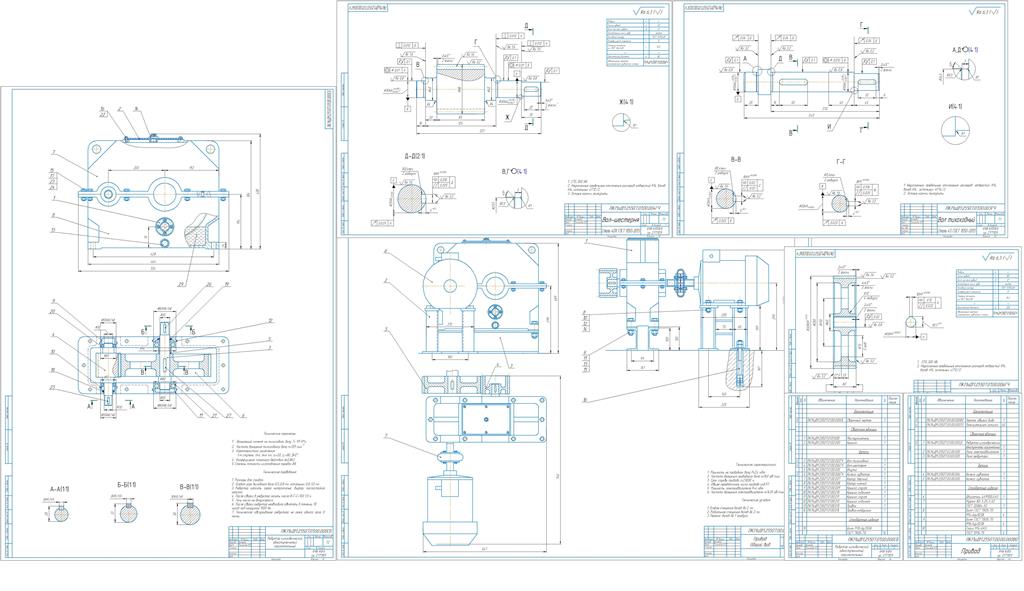

Разработать:
1. Сборочный чертеж цилиндрического редуктора с прямозубыми зубчатыми колесами.
2. Рабочие чертежи тихоходного вала редуктора; зубчатого колеса; вала шестерни.
3. Чертеж общего вида привода.

Содержание
ЗАДАНИЕ 2
1. Кинематический расчет привода 4
1.1 КПД привода 4
1.2 Подбор электродвигателя 4
1.3 Общее передаточное число и его разбивка по ступеням передач 5
1.4 Частоты вращения и моменты на валах 6
2. Расчет закрытой зубчатой цилиндрической передачи редуктора 7
2.1 Выбор материала и термообработки зубчатых колес 7
2.2 Режим работы и число циклов перемены напряжения 8
2.3 Допускаемые контактные напряжения на сопротивление усталости 8
2.4 Допускаемое напряжение на изгиб в зубьях шестерни 9
2.5 Проектировочный расчет 10
2.6 Проверочный расчет цилиндрической зубчатой передачи 11
2.6.1 Расчет зубчатых передач на контактную выносливость 11
2.6.2 Расчет зубчатых передач на выносливость при изгибе 12
3. Расчет открытой зубчатой цилиндрической передачи редуктора 13
3.1 Выбор материала и термообработки зубчатых колес 13
3.2 Режим работы и число циклов перемены напряжения 14
3.3 Допускаемые контактные напряжения на сопротивление усталости 14
3.4 Допускаемое напряжение на изгиб в зубьях шестерни 15
3.5 Проектировочный расчет 16
3.6 Проверочный расчет цилиндрической зубчатой передачи 17
3.6.1 Расчет зубчатых передач на контактную выносливость 17
3.6.2 Расчет зубчатых передач на выносливость при изгибе 18
4. Предварительный расчет диаметров валов 19
5. Подбор муфты 21
6. Расчет валов редуктора 22
6.1 Определение консольных сил 22
6.2 Проверочный расчет подшипников 23
6.2.1 Проверочный расчет быстроходного вала 23
6.2.2 Проверочный расчет тихоходного вала. 25
6.3 Проверочный расчёт шпонок 28
6.4 Проверочный расчет валов. 29
6.4.1 Проверочный расчет быстроходного вала 29
6.4.2 Проверочный расчет тихоходного вала 34
7. Конструирование зубчатых колес 38
8. Смазывание. Смазочные устройства 39
Список использованной литературы 41
