Привод установки для переработки мясопродуктов

Могилёвский государственный университет продовольствия
Кафедра прикладной механики
Курсовой проект по дисциплине "Прикладная механика"
На тему:"Привод установки для переработки мясопродуктов"
Могилёв 2014

Электродвигатель:

-мощность, кВт –2,2;

-синхронная частота вращения, мин-1 – 710;

Редуктор ЧОГ-200;

-передаточное отношение – = 50

Клиноременная передача:

-диаметр ведущего шкива, мм – d1  = 100;

-диаметр ведомого шкива, мм – d= 280;

-передаточное отношение – u3= 2,83;

Цепная передача:

-число зубьев ведущей звёздочки– z1 = 27

- число зубьев ведомой звёздочки – z2 = 65

- передаточное отношение – u2= 2,4

В данном проекте рассматривается Привод установки для переработки мясопродуктов .
Привод установки для переработки мясопродуктов состоит из:
- электродвигателя;
- червячного редуктора;
- цепной передачи;
- ременной передачи;
- защитного кожуха на цепную передачу;
- защитного кожуха на ременную передачу;
- натяжного устройства;
- рамы.

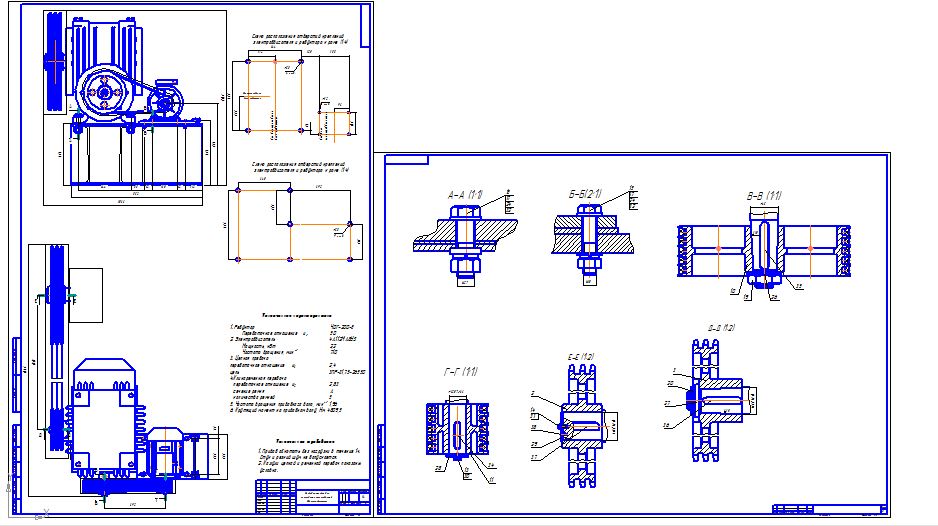

Курсовой проект содержит 2 листа формата А1 графической части, 22 листа пояснительной записки и спецификацию

Состав: электродвигатель; - червячный редуктор; цепная передачи; ременная передачи; защитный кожух на цепную передачу; защитный кожух на ременную передачу; натяжное устройства; рама. Язык документа

Софт: КОМПАС-3D V12

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Детали машин / Привод установки для переработки мясопродуктов

ОКОНЧАТЕЛЬНЫЙ ! ЛИСТ.cdw
Спецификация Царик.doc
курсовой проект.docx
