Привод установки дозирующей УДС-150

МГУП
Кафедра прикладной механики
Курсовой проект по дисциплине "Прикладная мехааника"
На тему: "Привод установки дозирующей УДС-150"
Могилев 2014

В данном проекте рассматривается привод установки дозирующей УДС-150. Произведен
Кинематический расчет привода
Расчёт передач
Расчет цепной передачи
Расчет открытой цилиндрической прямозубой зубчатой передачи
Обоснование выбора стандартных изделий и деталей
Рекомендации по выбору масла и смазки всех узлов привода
Краткое описание порядка сборки, работы и обслуживания привода
Требования техники безопасности к проектируемому объекту

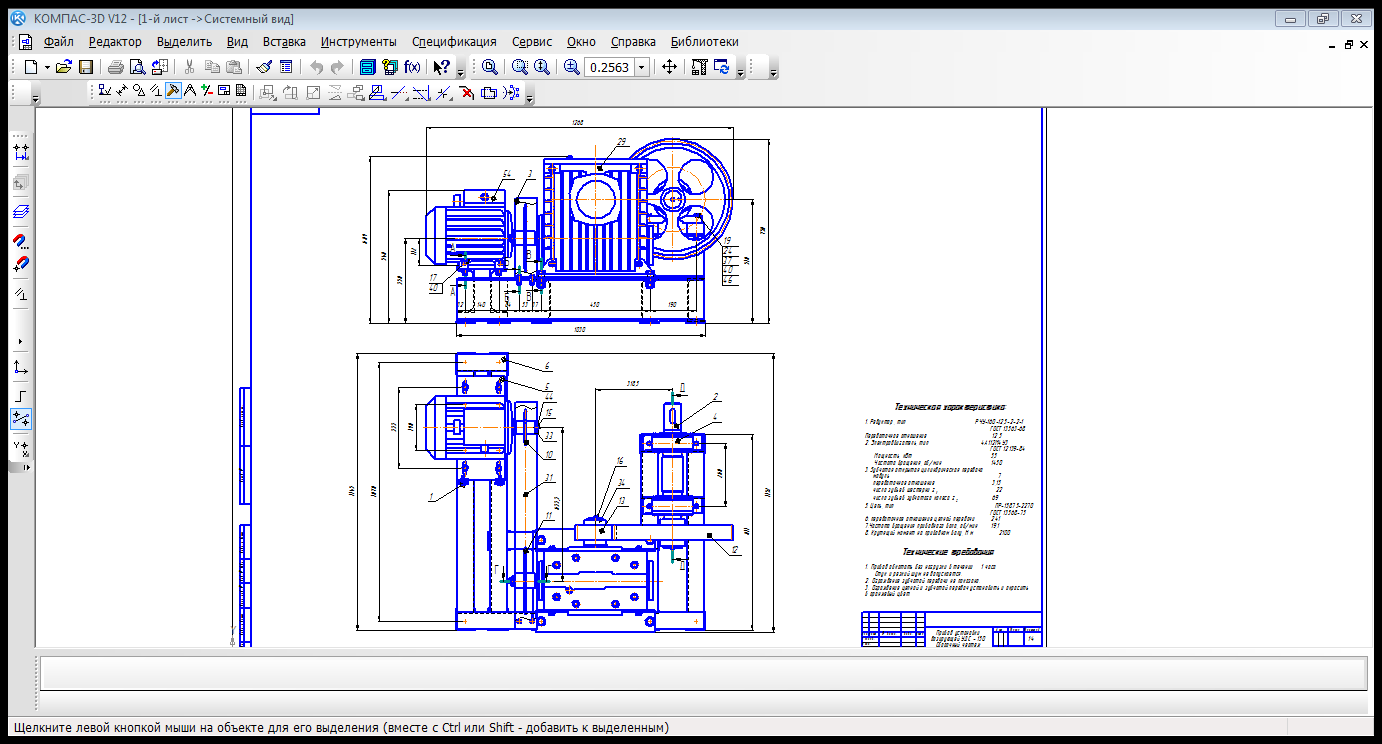

Графическая часть содержит Привод установки дозирующей УДС-150 сборочный чертеж, разрезы сборочный чертеж
Курсовой проект содержит 2 листа формата А1 графической части, 22 страницы пояснительной записки, содержащей, рисунок, таблицы
Предприятия перерабатывающей промышленности нашей страны представлены широким спектром технологического оборудования. В курсовом проекте представлен расчет привода установки дозирующей УДС-150.
Привод установки дозирующей УДС-150 состоит из электродвигателя, цепной передачи, кожуха передачи, червячного редуктора, зубчатой передачи, одной пары подшипников каченя, сварной рамы.
С электродвигателя вращающий момент через цепную передачу подается на входной вал редуктора. Выходной вал редуктора через зубчатую передачу передает вращение на приводной вал установки дозирующей УДС-150.
. Редуктор , тип РЧУ-160-12,5-2-2-1
Передаточное отношение 12,5
2. Электродвигатель, тип 4А112М4У3
Мощность, кВт 5,5
Частота вращения, об/мин 1450
3. Зубчатая открытая цилиндрическая передача
модуль 7
передаточное отношение 3,15
число зубьев шестерни z 22
число зубьев зубчатого колеса z 69
5. Цепь, тип ПР-15,875-2270
6. передаточное отношение цепной передачи 2,41
7.Частота вращения приводного вала, об/мин 19,1

Состав: Привод установки дозирующей УДС - 150 (СБ), разрезы (СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D V12

Файлы:

Каталог / Машиностроение и механика / Детали машин / Привод установки дозирующей УДС-150

Записка к курсовому.docx
Лист 2 готов.cdw
Содержание.docx
Спецификация .doc
1- .cdw
