Привод к насосу u=15,2 редуктор цилиндрический

Альметьевский Государственный Нефтяной Институт
Кафедра нефтегазового оборудования
Курсовая проект по дисциплине "Детали машин и основы проектирования"
На тему: "Привод к насосу"
Альметьевск 2015

Курсовой проект по расчету редуктора выполнен по методике Шейнблита.

Исходные данные:
Тяговая сила на рабочем валу F=7,84kH
Скорость вала рабочей машины v=0,71м/с
Диаметр колеса на валу рабочей машины D=285мм
Тип редуктора - цилиндрический косозубый
Открытая передача - цепная

Техническая характеристика редуктора
1. Передаточное число редуктора u=5.
2. Вращающий момент на тихоходном валу Т2=461,9Н м
3. Частота вращения быстроходного вала n1=730об/мин

Техническая характеристика привода
1. Передаточное число привода u=15,2
2. Вращающий момент на выходном валу Тв=1255,72Н м
3. Частота вращения выходного вала nв=48,6об/мин

Пояснительная записка содержит расчет и подбор электродвигателя, расчет открытой цепной передачи, расчет косозубого цилиндрического редуктора, расчет валов, подбор подшипников.

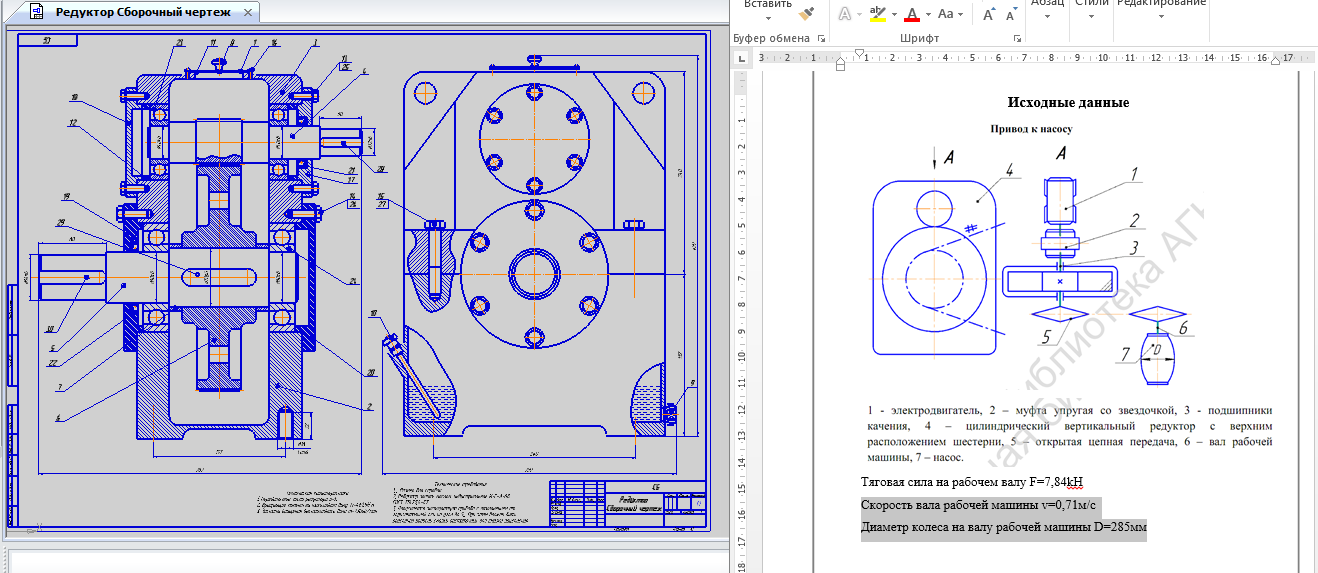

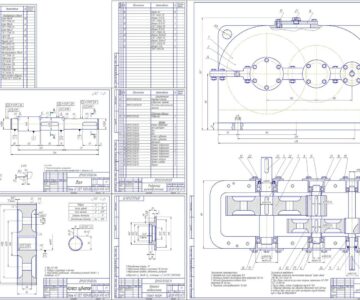

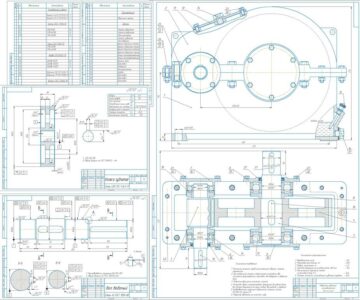

Состав: Редуктор (СБ+спецификация), Привод к насосу (ВО+спецификация), Деталировка (Вал тихоходный, вал-шестерня, звездочка, зубчатое колесо), РПЗ Язык документа

Софт: КОМПАС-3D 15,2

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Привод к насосу u=15,2 редуктор цилиндрический

Вал тихоходный.cdw
Вал-шестерня.cdw
Звездочка.cdw
Колесо.cdw
Привод к насосу Чертеж общего вида.cdw
Привод к насосу.cdw
Редуктор Сборочный чертеж.cdw
Редуктор.cdw
РПЗ.doc
Содержание.doc
