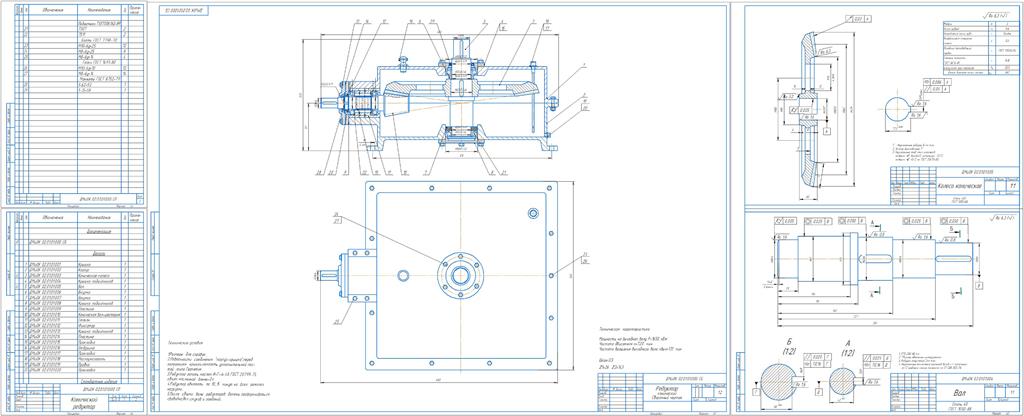

Приводная станция подвесного конвейера uобщ=12,63

Министерство образования РФ
ФГБОУ ВО ТУЛЬСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
Политехнический институт ТулГУ
Кафедра «МиППФ»
Курсовая работа по дисциплине «ДМ и ОК»

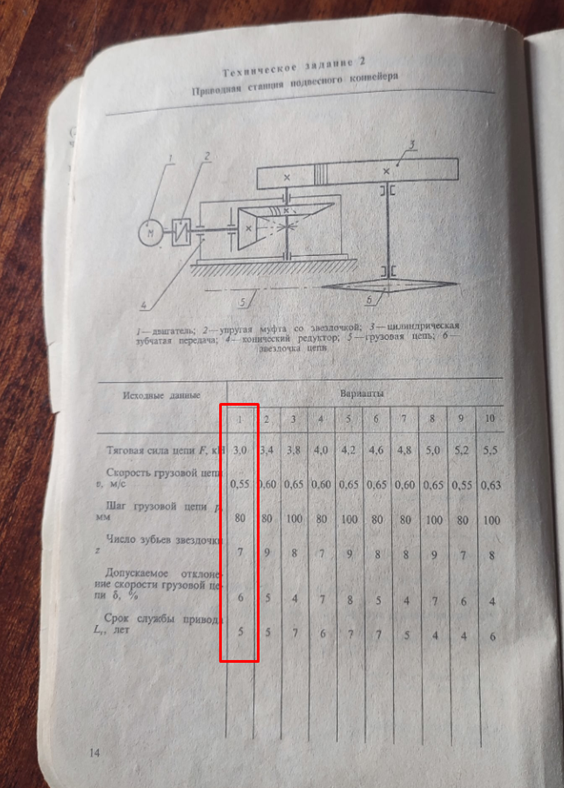

на тему: «Проектирование приводной станции к подвесному конвейеру»

Тяговая сила цепи F, кН 3,0
Скорость грузовой цепи v, м/с 0,55
Шаг грузовой цепи Р, мм 80
Число зубьев звездочки z 7
Допускаемое отклонение скорости грузовой цепи δ, % 6
Срок службы привода Lr, лет 5

Содержание
ЗАДАНИЕ…………………………………………………………………………3
ВВЕДЕНИЕ………………………………………………………………………..4
Глава I Кинематический расчет привода………………………………………..5
1.1 Подбор электродвигателя………………………………………………….5
1.2 Расчет значений мощностей на валах привода ………………………….5
1.3 Расчет значений частот вращения валов привода………………………..6
1.4 Расчет значений угловых скоростей валов привода……………..………6
1.5 Расчет значений крутящих моментов на валах привода……………...…6
Глава 2 Эскизное проектирование редуктора……………………………..……7
2.1 Проектирование зубчатой передачи (проектный и проверочные расчеты)…………………………………………………………..………………..7
2.2 Проектный расчет валов редуктора…………………………………...…13
2.3 Подбор подшипников качения для валов редуктора………………...…15
2.4 Расчет значений зазоров между внутренними элементами редуктора..15
2.5 Разработка эскизного проекта зубчатого редуктора …………………...17
Глава 3 Подбор соединительной муфты ……………………………...……….18
Глава 4 Проектирование открытой передачи………………………………….20
4.1 Проектный расчет открытой передачи (проектный и проверочные расчеты)…………………………………………….…………………………….20
Глава 5 Проверочные расчеты валов редуктора на усталостную выносливость
5.1 Разработка расчетных схем валов редуктора …………………………..30
5.2 Определение значений реактивных сил в опорах валов …….…………31
5.3 Определение опасных сечений на валах редуктора ……………………32
5.4 Определение коэффициента запаса усталостной выносливости в опасных сечениях валов редуктора……………………………………………………….34
Глава 6 Проверочные расчеты подшипников качения валов реактора динамической грузоподъемности……………………………………………....36
6.1 Проверочные расчеты подшипников входного вала…………….……..36
6.2 Проверочные расчеты подшипников выходного вала………………….37
Глава 7 Проверочные расчеты соединений …………………...………………39
Глава 8 Проектирование корпуса редуктора и системы смазки редуктора …45
Библиографический список…………………………………………………..…50
