Проектирование привода к стенду, состоящего из редуктора планетарно-конического U=14,6 и электродвигателя, установленных на общей раме

МОСКОВСКИЙ АВТОМОБИЛЬНО-ДОРОЖНЫЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ (МАДИ)
Кафедра «Детали машин и теория механизмов»
КУРСОВОЙ ПРОЕКТ: «ПРИВОД К СТЕНДУ»
Москва 2019

Исходные данные:
Мощность на выходе Рвв = 8,8 кВт,
Число оборотов на выходе nвв = 100 об/мин.

Содержание
ВВЕДЕНИЕ 4
1. КИНЕМАТИЧЕСКИЙ РАСЧЕТ ПРИВОДА 5
2. ПРОЕКТИРОВАНИЕ РЕДУКТОРА…………………………………………..8
3.КОНСТРУКТИВНЫЕ РАЗМЕРЫ КОРПУСА И КРЫШКИ РЕДУКТОРА..22
4. ПРЕДВАРИТЕЛЬНЫЙ РАСЧЕТ ВАЛОВ………………………………...…24
5. ПОДБОР ПОДШИПНИКОВ…………………………………………………30
6. ВЫБОР И РАСЧЕТ СОЕДИНИТЕЛЬНОЙ МУФТЫ………………………34
7. РАСЧЕТ ШПОНОЧНЫХ СОЕДИНЕНИЙ………………………………….36
8. ВЫБОР ПОСАДОК…………………………………………………………...38
9. ВЫБОР СМАЗКИ ДЛЯ ПЕРЕДАЧ И ПОДШИПНИКОВ…………………39
10. РАМА КРЕПЛЕНИЯ ПРИВОДА…………………………………………...40
ЛИТЕРАТУРА…………………………………………………………………...42

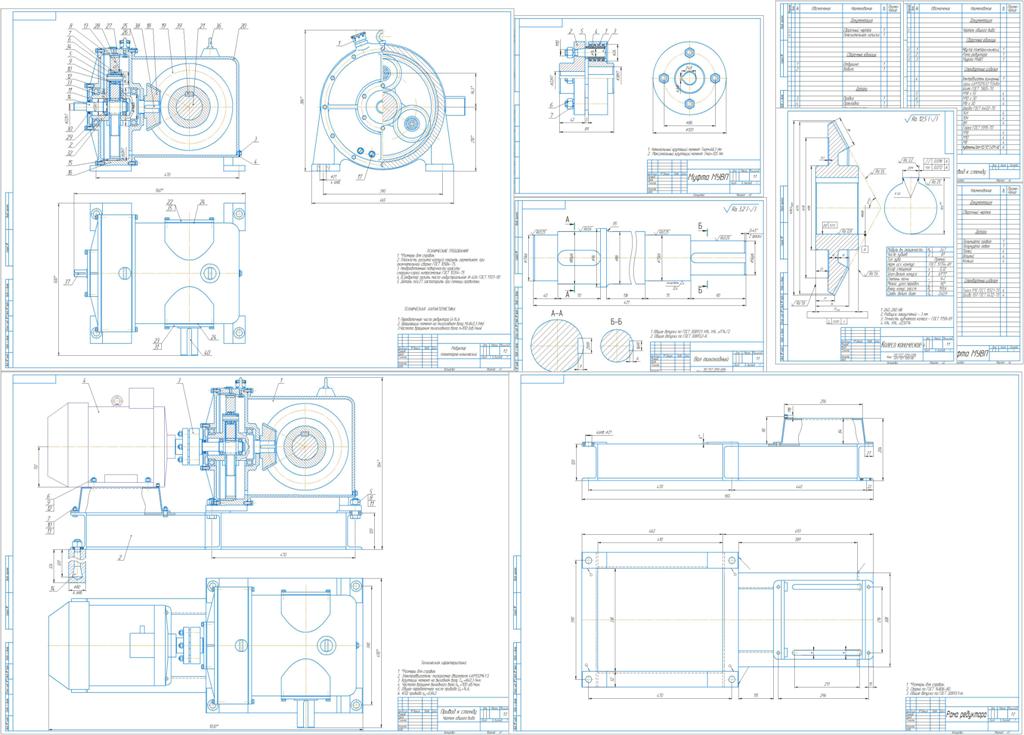

Состав: Редуктор планетарно-конический (СБ), Привод к стенду (ВО), Деталировка (муфта МУВП, вал тихоходный, колесо коническое, рама), Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D V15.2

Файлы:

Каталог / Машиностроение и механика / Детали машин / Проектирование привода к стенду, состоящего из редуктора планетарно-конического U=14,6 и электродвигателя, установленных на общей раме

КП-34/
КП-34/Вал тихоходный.cdw
КП-34/Колесо коническое.cdw
КП-34/Муфта МУВП.cdw
КП-34/Муфта МУВП.spw
КП-34/Привод.cdw
КП-34/Привод.spw
КП-34/Рама.cdw
КП-34/РЕДУТОР ПЛАНЕТАРНО-КОНИЧЕСКИЙ.cdw
КП-34/РПЗ.docx
КП-34/Спецификация.spw
