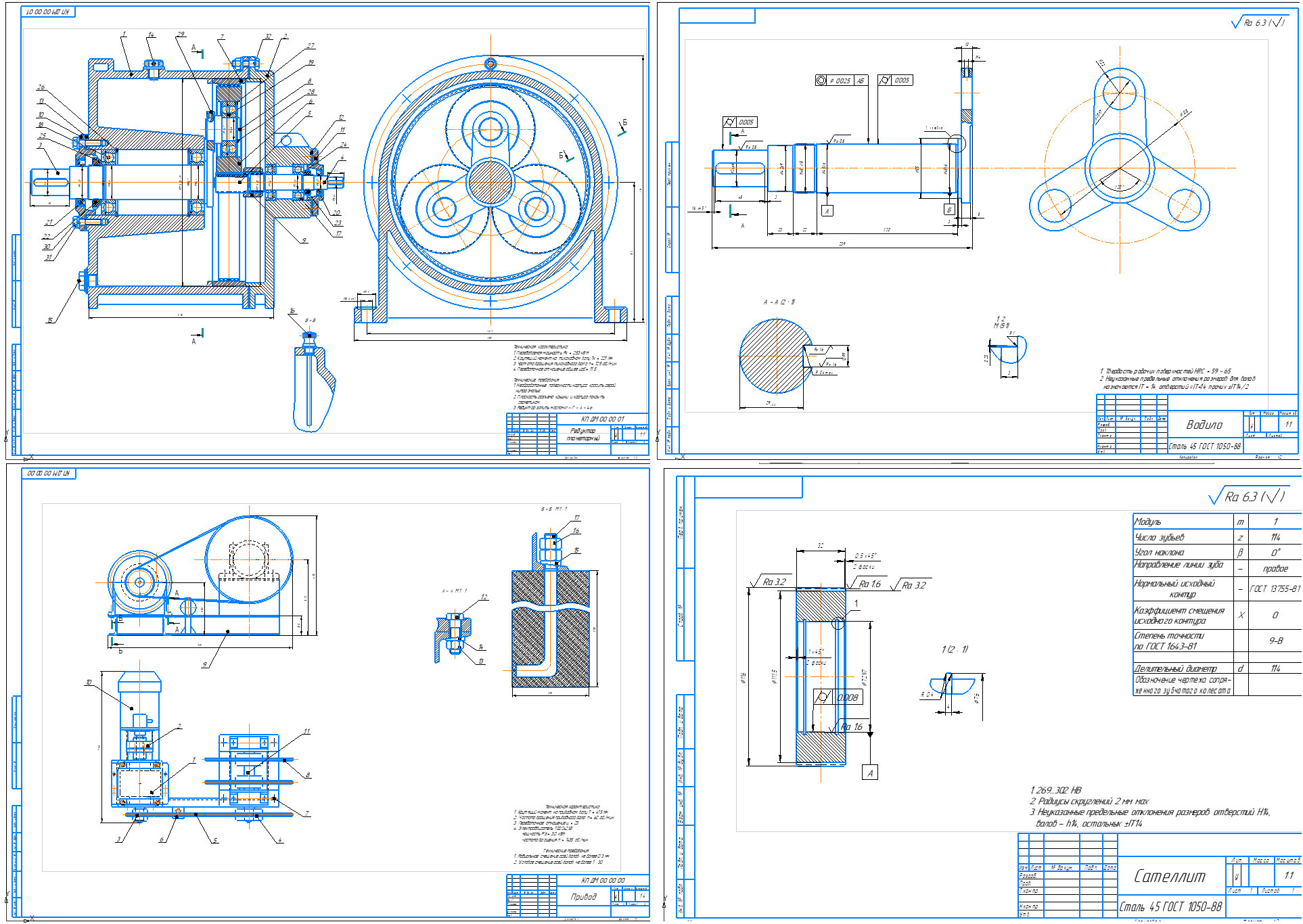

Редуктор планетарный u=11.5

Московский политехнический университет
Кафедра технология машиностроения
Курсовой проект по дисциплине "Детали машин"
На тему: "Спроектировать механизм привода цепного конвейера"
Москва 2018

Исходные данные:
Мощность на выходном валу редуктора Рвых = 2.0 кВт
Угловая скорость = 6.5
Задание 10 вариант 8
Спроектировать механизм привода цепного конвейера (рисунок 10а). Мощность на валу ведомой звездочки цепной передачи Рвых и его угловая скорость приведены в таблице 10. График нагрузки представлен рисунке 10б.
В данной работе расчет и проектирование привода цепного конвейера

Содержание
Техническое Задание
1. Кинематический и силовой расчёт привода 3
1.1 Подбор двигателя 3
1.2 Определение передаточных отношений привода 3
1.3 Определение частот вращения валов привода 3
1.4 Определение расчётных крутящих моментов на валах привода 4
1.5 Определение времени работы 4
1.6 Определяем машинное время работы передачи на каждой ступени циклограммы.
2. Проектный расчёт быстроходной цилиндрической передачи (косозубой) 7
2.1. Выбор материала
2.2. Расчет допускаемых напряжений 7
2.3 Кинематический расчет 8
2.3. Определение предварительных значений основных геометрических параметров планетарной передачи из условия контактной выносливости активных поверхностей зубьев
2.4. Определение основных геометрических параметров передачи и уточнение её передаточного отношения
2.5. Проверка возможности обеспечения принятых механических характеристик материала зубчатых колёс при химико-термической обработке заготовок 11
2.6.Определение составляющих силы давления зуба на зуб 11
2.7. Проверка контактной выносливости активных поверхностей зубьев 11
2.8. Проверка изгибной выносливости зубьев 12
3. Расчет цепной передачи 13
4. Ориентировочный расчёт валов:
4.1.Определение размеров валов 16
4.1 Быстроходный вал
4.2 Тихоходный вал 16
4.2. Расчёт валов на прочность 18
4.2.1 Расчёт быстроходного вала 18
4.2.3 Расчёт тихоходного вала 22
5. Расчёт и подбор подшипников
5.1 Подшипники быстроходного вала 26
5.2 Подшипники тихоходного вала 27
6. Расчёт корпуса редуктора 28
7. Выбор смазки и уплотнений 29
8. Выбор соединительных муфт и проверка их работоспособности 30
Список литературы 3

Редуктор планетарный u=11.5

Техническая характеристика редуктора
1. Передаваемая мощность Pк = 2.53 кВт
2. Крутящий момент на тихоходном валу Тк = 221 Нм
3. Частота вращения тихоходного вала n = 125 об/мин
4. Передаточное отношение общее uоб = 11.5

Техническая характеристика привода
1. Крутящий момент на приводном валу Т = 415 Нм
2. Частота вращения приводного вала n = 62 об/мин
3. Передаточное отношение u = 23
4. Электродвигатель 100S42У3
мощность Рэ = 3.0 кВт
частота вращения n = 1435 об/мин
