Планетарный редуктор u=12,5

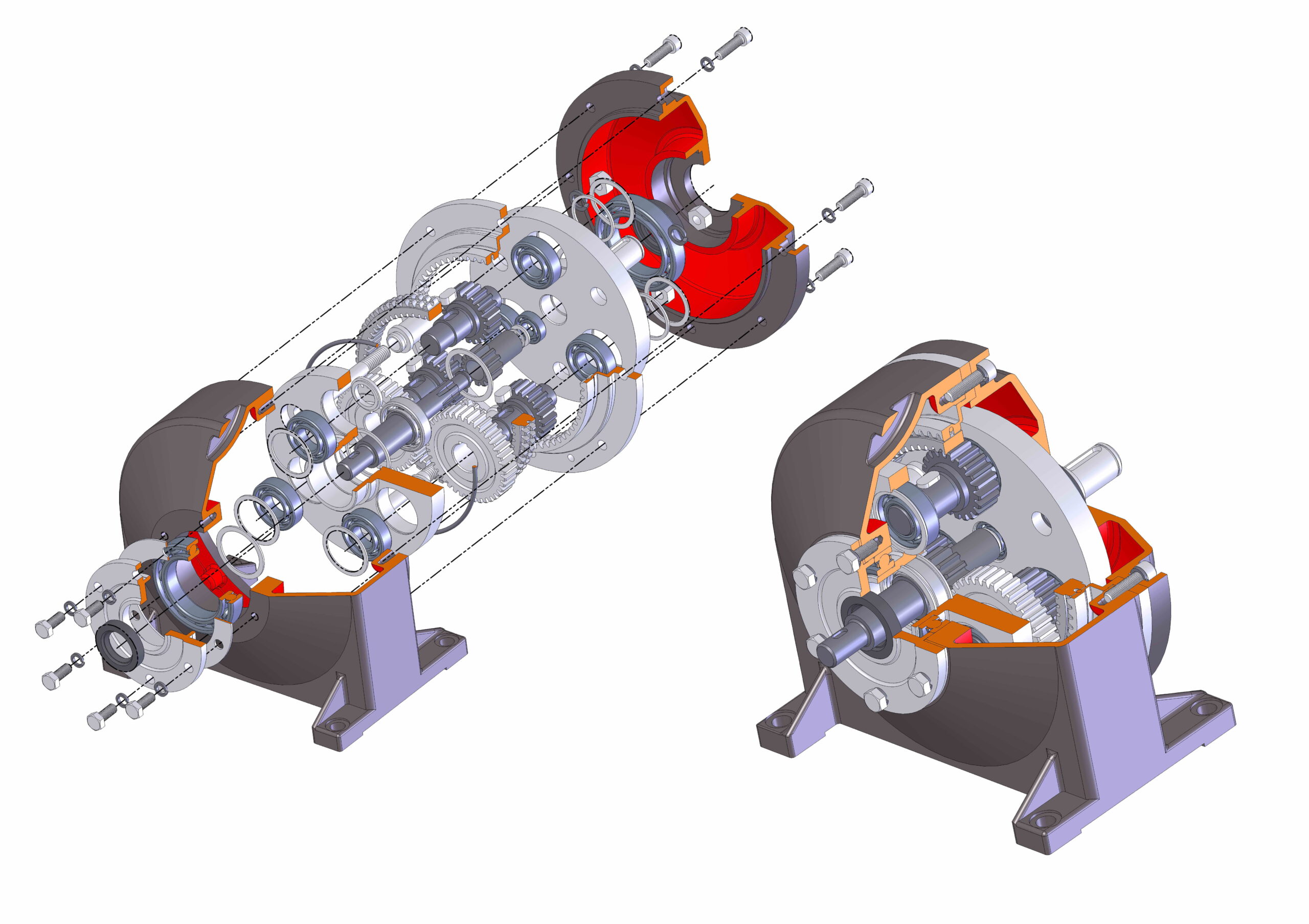

Планетарный редуктор: сборка и разнесенная сборка для рассмотрения деталей.

Общее передаточное число: 12,5
Вращающий момент на тихоходном валу: 230 Нм
Частота вращения тихоходного вала: 112 мин-1
Степень точности изготовления передачи: 7-В
Коэффициент полезного действия: 0,9
Максимальная консольная сила на входном валу: 1894 Н

Состав: Две 3D сборки, разнесенная и в сборе.

Софт: SolidWorks 2006

Файлы:
редуктор(SolidWorks)/
редуктор(SolidWorks)/корпус.SLDPRT
редуктор(SolidWorks)/винтМ10.SLDPRT
редуктор(SolidWorks)/венец.SLDPRT
редуктор(SolidWorks)/шайба 10 гровер.SLDPRT
редуктор(SolidWorks)/крышка подшипника.SLDPRT
редуктор(SolidWorks)/блок сателлитов.SLDASM
редуктор(SolidWorks)/кольцо комп водило.SLDPRT
редуктор(SolidWorks)/эпицикл_сборка.SLDASM
редуктор(SolidWorks)/кольцо стоп сателлит.SLDPRT
редуктор(SolidWorks)/солнце.SLDPRT
редуктор(SolidWorks)/сателлит G.SLDPRT
редуктор(SolidWorks)/компенс сателлит.SLDPRT
редуктор(SolidWorks)/крышка корпуса.SLDPRT
редуктор(SolidWorks)/п-к205.SLDPRT
редуктор(SolidWorks)/водило.SLDPRT
редуктор(SolidWorks)/пакет прокладок.SLDPRT
редуктор(SolidWorks)/кольц стоп солнц.SLDPRT
редуктор(SolidWorks)/кольцо эпицикл стоп.SLDPRT
редуктор(SolidWorks)/п-к102.SLDPRT
редуктор(SolidWorks)/шпонка сателлит.SLDPRT
редуктор(SolidWorks)/втулка распорная.SLDPRT
редуктор(SolidWorks)/вал_быстроходный.SLDPRT
редуктор(SolidWorks)/гайкаМ14.SLDPRT
редуктор(SolidWorks)/кольцо стоп водило_х2.SLDPRT
редуктор(SolidWorks)/сателлит компенс.SLDPRT
редуктор(SolidWorks)/манжета тих.SLDPRT
редуктор(SolidWorks)/вал_тих.SLDPRT
редуктор(SolidWorks)/п-к113.SLDPRT
редуктор(SolidWorks)/эпицикл.SLDPRT
редуктор(SolidWorks)/манжета быстр.SLDPRT
редуктор(SolidWorks)/!Сборка_разнесенная.SLDASM
редуктор(SolidWorks)/болтМ10.SLDPRT
редуктор(SolidWorks)/шайба_М14_гровер.SLDPRT
редуктор(SolidWorks)/вал_сателлит.SLDPRT
редуктор(SolidWorks)/кольцо вал быстр.SLDPRT
редуктор(SolidWorks)/!Сборка.SLDASM
редуктор(SolidWorks)/болтМ14.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
