Редуктор планетарный U=12.5

Балтийский Государственный Технический Университет им. Д.Ф.Устинов
Кафедра Деталей машин
Курсовой проект по дисциплине "Детали Машин"
На тему: "Проектировочный расчет двухступенчатого планетарного редуктора "
Санкт-Петербург 2006

Основными объектами проектирования по курсу "Детали машин" являются
механические передачи для преобразования вращательных движений или
вращательного движения в поступательное.
Целью данного курсового проекта является выработка у студентов
навыков в проектировании механических агрегатов, оценки методов
проектирования, разработки муфт, передач и других узлов.
Данная работа состоит из нескольких частей, а именно из расчетно-
пояснительной записки и графической части. Расчетно-пояснительная
записка состоит из нескольких этапов, таких как пояснительная записка,
где представлен предварительный расчет параметров редуктора,
проверочный расчет, где проводится расчет, а также проверка данных,
вычисленных на первом этапе курсового проекта. Также данная работа
включает подбор электродвигателя по параметрам редуктора, расчет
плиты основания и проектирование соединяющей муфты.

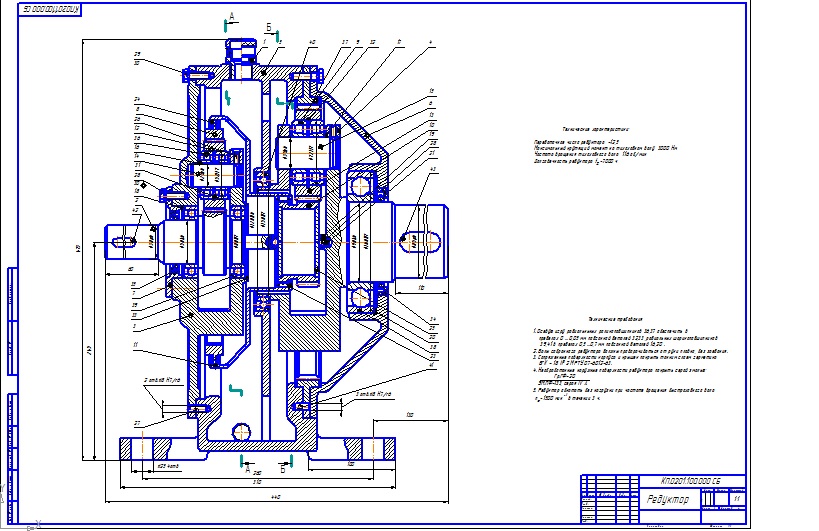

Графическая часть задания представляет собой чертеж вида редуктора,
общий вид редуктора в сборе с электродвигателем. К графической работе
прилагается спецификация на редуктор.

Курсовой проект содержит: Черновики, 29 страниц пояснительной записки, 2 листа формата А1.

ИСХОДНЫЕ ДАННЫЕ :
Максимальный момент на тихоходном валу 3000Н*м
Частота вращения 116 об/мин
Передаточное число -12,5
Режим нагрузки I
Долговечность 7000 час
Параметр 3
Марка стали колес 20ХН2М
Термообработка активных поверхностей зубьев Цементация

Передаточное число в зацеплении a-g
Тихоходное U=1
Быстроходное U=1.06

Состав: Чертеж (Редуктор, привод), Деталировка (Вал-шестерня,водило, полумуфта,крышка), спецификации,Пояснительная записка. Язык документа

Софт: КОМПАС-3D 12

Файлы:
Будильник.cdw
вал.cdw
крышка.cdw
моязаписка.doc
Привод.cdw
Привод_v13.cdw
Редуктор.cdw
Спецификация на привод.spw
Спецификация на редуктор.spw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: lexa_smex
Дата: 2015-04-02
Просмотры: 2679
2 комментария
    1

    Файл привода битый.

      2

      Проверил, действительно в 21 версии не открывает, странно. Получилось открыть в КОМПАС-3D 14, пересохранил в файле Привод_v13.cdw. Скачайте повторно файлы из профиля.
