Чертеж цилиндрическо-планетарного редуктора u=33

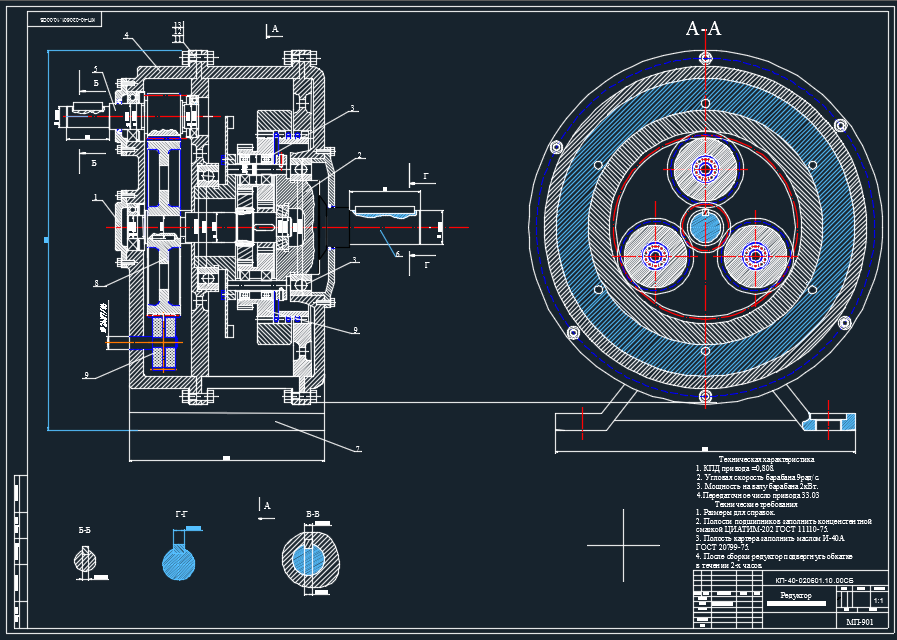

Чертеж редуктора, быстроходная ступень которого представляет собой цилиндрическую косозубую передачу, а тихоходная ступень – планетарную передачу типа 2Кh с двухвенцовым сателлитом, солнечным и корончатым колесами.
Техническая характеристика
1. КПД привода =0,808.
2. Угловая скорость барабана 9рад/c.
3. Мощность на валу барабана 2кВт.
4.Передаточное число привода 33.03

Состав: Вид общий (ВО), Спецификация Язык документа

Софт: AutoCAD,DWG

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Чертеж цилиндрическо-планетарного редуктора u=33

планеты/
планеты/Thumbs.db
планеты/редуктор.dwg
планеты/спецификация).dwg
