Проектирование привода ленточного конвейера

Омский государственный технический университет
Кафедра машиноведение
Курсовой проект по дисциплине: "Детали машин и основы конструирования"
На тему: "Проектирование привода ленточного конвейера"
Омск 2015

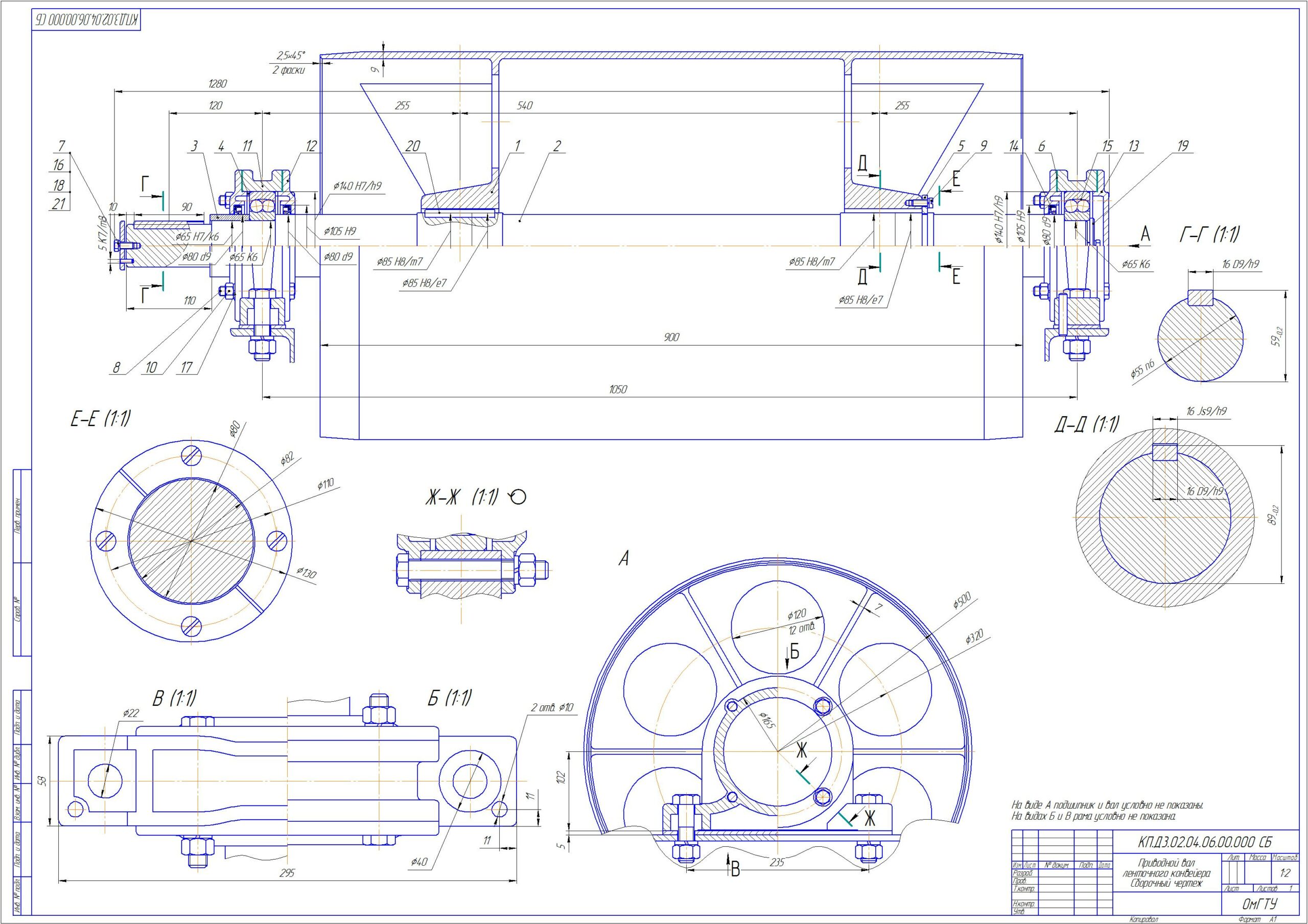

Курсовая работа содержит: приводной вал ленточного конвейера, привод ленточного конвейера, спецификации на оба чертежа и пояснительную записку.

Исходные данные
1. Окружное усилие на барабане, Ft, кН 3,5
2. Скорость ленты конвейера, V, м/с 1,8
3. Диаметр барабана Dб , мм 500
4. Ширина барабана В, мм 800
5. Высота установки ведущего вала, Н, мм 500
6. , рад 4,3

Состав: Пояснительная записка, Лист 1, Лист 2, Спецификация 1, Спецификация 2 Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Детали машин / Проектирование привода ленточного конвейера

Лист 1.cdw
Лист 2.cdw
Спецификация 1.spw
Спецификация 2.spw
д3.02.04.06.kdw
д3.02.04.06.odg
