Проектирование привода ленточного конвейера

Белорусско-Российский университет
Кафедра основы проектирования машин
курсовой проект по дисциплине "Детали машин"
на тему: " Проектирование привода ленточного конвейера "
Могилев 2016

Исходные данные к расчёту следующие:
Срок службы привода 4 года;
Режим работы пятидневный, трехсменный, тяжелый;
Крутящий момент на приводном валу, Т=780Нм;
Диаметр барабана, D=400мм;
Скорость движения ленты, v=0,96 м/с;
Расстояние между опорами приводного вала, L=540мм.

Содержание
Введение
1 Энергетический и кинематический расчеты привода
1.1Подбор электродвигателя
1.2 Определение частот вращения, угловых скоростей, мощностей и крутящих моментов на валах
2 Расчет тихоходной передачи редуктора
2.1 Выбор материалов, термообработки и определение допускаемых напряжений для зубчатых колес
2.2 Проектный расчёт тихоходной передачи
2.3 Проверочный расчет тихоходной передачи
2.3.1 Проверочный расчёт тихоходной передачи по контактным напряжениям
2.3.2 Проверочный расчёт тихоходной передачи по напряжениям изгиба
3 Расчёт быстроходной передачи
3.1 Выбор материалов, термообработки и определение допускаемых напряжений для зубчатых колёс
3.2Проектный расчёт быстроходной передачи
3.3 Проверочные расчёты быстроходной передачи
3.3.1 Проверочный расчет быстроходной передачи по контактным напряжениям
- условие прочности выполняется
3.3.2 Проверочный расчёт быстроходной передачи по напряжениям изгиба
4 Расчет валов привода
4.1 Проектный расчет всех валов привода
4.2 Проверочный расчёт тихоходного вала редуктора на усталостную выносливость
5 Подбор подшипников для валов привода
5.1 Предварительный выбор подшипников качения для всех валов привода и его обоснование
5.2 Проверочный расчёт подшипников качения ведомого вала
6 Расчёт шпоночных соединений
7 Выбор муфт
8 Смазка редуктора и узлов привода
9 Техника безопасности и экологичность проекта
Заключение
Список использованных источников

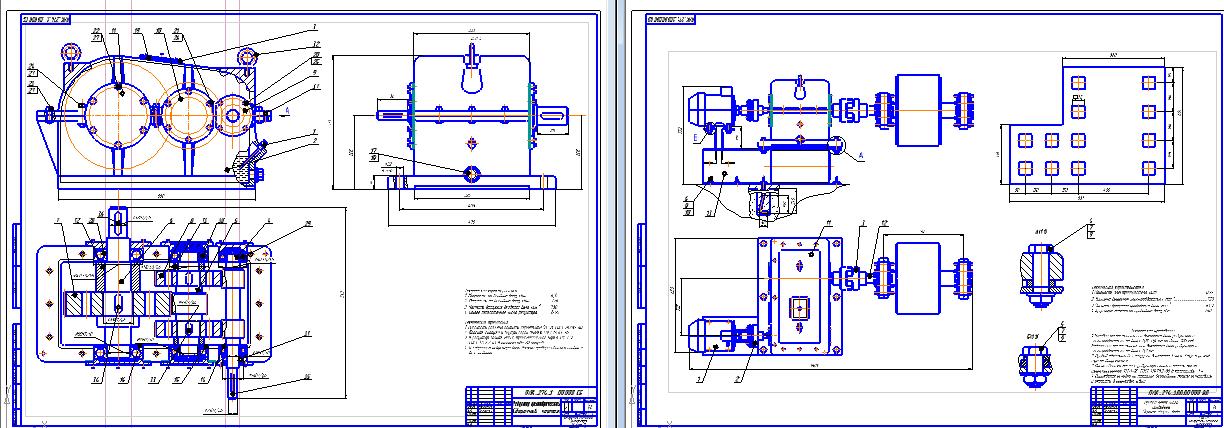

Состав: Вал приводной(СБ), Деталировка(крышка, зубчатое колесо, вал, вал-шестерня), Рама(ВО), Редуктор(СБ), Привод ленточного ковеера(ВО), спецификация на редуктор, спецификация на вал приводной, ПЗ Язык документа

Софт: КОМПАС-3D 15

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Детали машин / Проектирование привода ленточного конвейера

Вал _ ПЛК-274-1. .00.005.cdw
вал шестерня.cdw
ВАЛ.cdw
ВАЛПРИВОДНОЙ.cdw
записка
ЗК.cdw
КОМПАНОВКА.cdw
Крышка _ ПЛК-274-1. .00.008.cdw
общий вид.cdw
рама1.cdw
редуктор
РЕдуктор 1.cdw
спец
спец.cdw
Спецификация - вал прводной.spw
