Проектирование привода ленточного конвейера

«Омский государственный технический университет»
кафедра Машиноведение
курсовой проект по дисциплине "детали машин"
на тему: "Спроектировать привод ленточного конвейера"
Омск 2014

Исходные данные

1. Окружное усиление на барабане - , кН ……………………2,0
2. Скорость ленты конвейера - V, м/с …………………………..1,0
3. Диаметр барабана – Dб, мм …………………………………...400
4. Ширина ленты – В, мм….……………………………………..500
5. Высота установки ведущего вала - , мм …………………..500
6. Угол обхвата – α, рад ………………………………………....3,7
Содержание
Задание на курсовой проект по деталям машин
Введение
1. Предварительный расчет привода
1.1 Определение потребной мощности и выбор электродвигателя
1.2. Определение передаточных чисел ступеней привода
1.3. Составление таблицы исходных данных
2. Расчет и выбор основных параметров плоскоременной передачи
3. Выбор муфт
4. Расчёт цилиндрической прямозубой передачи
5. Предварительное проектирование деталей редуктора
6. Расчёт валов шестерни и вала на статическую прочность
6.1. Расчёт быстроходного вала
6.2. Расчёт тихоходного вала
7. Расчёт подшипников быстроходного и тихоходного валов по динамической грузоподъёмности
7.1. Расчёт подшипников быстроходного вала
7.2. Расчёт подшипников тихоходного вала
8.Подбор смазки
8.1. Тип смазки зубчатых колес и подшипников
8.2. Выбор сорта масла
8.3.Уровень масла
9. Основные размеры корпусов, крышек, болтов, винтов редуктор
10. Расчет шпоночных соединений
11. Расчет болтовых соединений
12. Конструирование рабочего органа ленточного конвейер
12.1. Определение силы на приводной барабан со стороны тяговой лент
12.2 Выбор тяговой ленты
12.3 Конструирование приводных барабанов
12.4 Расчёт вала барабана на статическую прочность
12.5 Расчёт подшипников вала барабана по динамической грузоподъёмности
12.6 Конструирование отклоняющего барабана (ролика
13. Конструирование рамы
Библиографический список

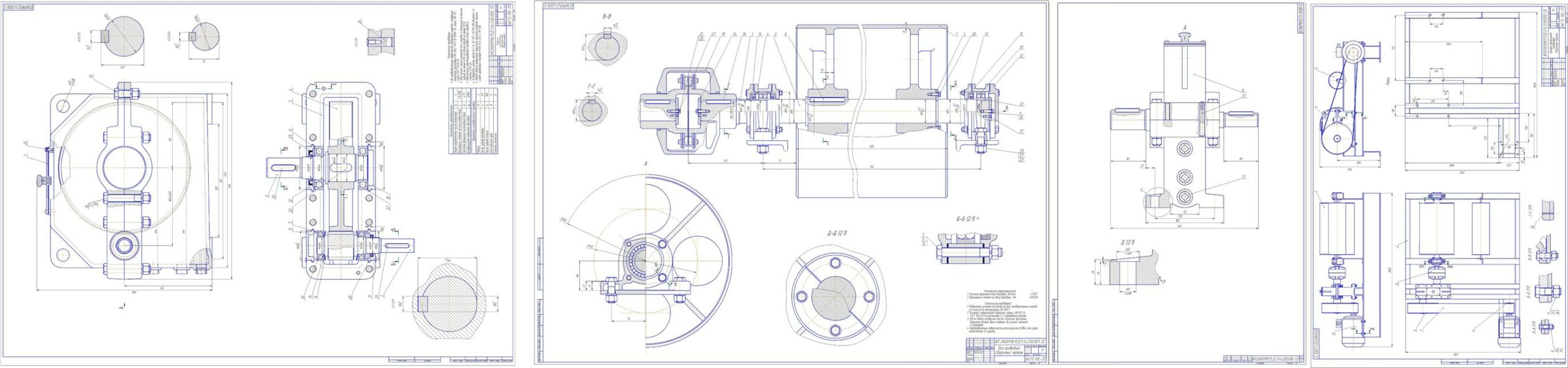

Состав: . Сборочный чертеж редуктора 2. Сборочный чертеж привода 3. Сборочный чертеж приводного вала Язык документа

Софт: КОМПАС-3D 16

Файлы:
ВАЛ-БАРАБАН.cdw
Редуктор Д3.1.4.2.cdw
Спецификация ВАЛ-БАРАБАН.spw
ПРИВОД-РАМА.cdw
Пояснительная записка Д.3.1.4.2.doc
Спецификация РЕДУКТОР.spw
Спецификация ПРИВОД-РАМА.spw
