Учреждение образования
«Барановичский государственный университет»
Кафедра Технического обеспечения сельскохозяйственного производства
и агрономии
Дисциплина Детали машин и подъемно-транспортные механизмы

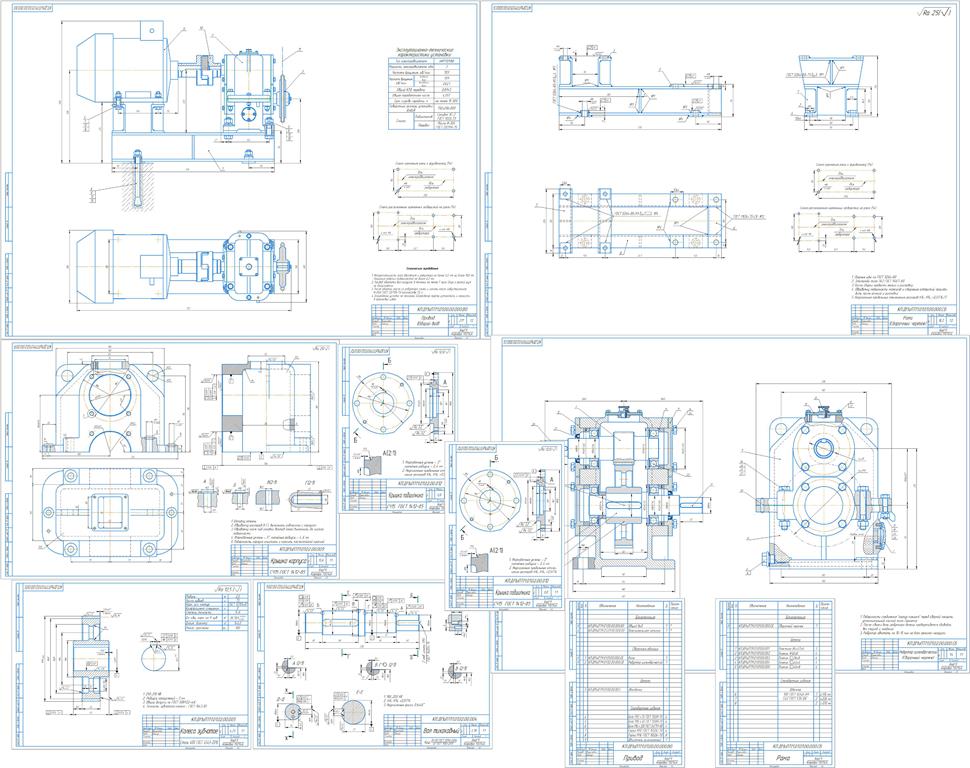

Тема: Проектирование привода с червячным редуктором и горизонтальной
ременной передачей (2023)
Исходные данные.
Крутящий момент на выходном валу T_3=590 Нм
Угловая скорость на выходном валу ω_3=12,6 с^(-1)
Объектом и предметом исследования являются привод с ременной передачей, червячным редуктором и цепной передачей.
Цель работы — проектирование привода по заданным параметрам и заданной схеме.
Областью применения знаний, получаемых при выполнении курсового проекта является грамотное использование техники в подъемно-транспортных механизмах.
ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ 4
1. КИНЕМАТИЧЕСКИЙ И СИЛОВОЙ РАСЧЕТ ПРИВОДА 6
2. РАСЧЕТ ПЕРЕДАЧ ПРИВОДА 9
2.1 Расчет цилиндрической прямозубой передачи 9
2.2 Расчет цепной передачи 18
3. РАСЧЕТ И КОНСТРУИРОВАНИЕ ВАЛОВ 22
4. РАСЧЕТ ШПОНОЧНЫХ СОЕДИНЕНИЙ 24
5. РАСЧЕТ И КОНСТРУИРОВАНИЕ ПОДШИПНИКОВЫХ УЗЛОВ 26
5.1 Расчет быстроходного вала 26
5.2 Расчет тихоходного вала 31
6. СМАЗЫВАНИЕ ЗАЦЕПЛЕНИЙ 36
7. ВЫБОР И ПРОВЕРОЧНЫЙ РАСЧЕТ МУФТ 37
8. КОНСТРУИРОВАНИЕ РАМЫ 39
9. ВЫБОР ПОСАДОК 41
10. СБОРКА И РЕГУЛИРОВКА РЕДУКТОРА 42
11. ТЕХНИКА БЕЗОПАСНОСТИ 45
ЗАКЛЮЧЕНИЕ 46
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 47
СПИСОК НОРМАТИВНЫХ ДОКУМЕНТОВ 47
