Проектирование привода строительной машины (Uпривода=67.62, Uредуктора=22.5)

Московский Государственный Строительный Университет
Кафедра «Механическое оборудование и детали машин»
Курсовой проект по дисциплине "Детали машин"
На тему: "Проектирование привода строительной машины"
Москва 2015

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода строительной машины, который включает в себя электрический двигатель,упругую муфту, двухступенчатый коническо-цилиндрический редуктор, муфту дисковую фрикционную и цепную передачу. Графическая часть содержит общий вид привода, сборочный чертеж редуктора, сборочный чертёж дисковой фрикционной муфты и 3 чертежа деталировки редуктора (вал тихоходный, крышка подшипника, зубчатое колесо).
Курсовой проект содержит 2 листа формата А1, 4 листа формата А3, 3 спецификации, 52 страница пояснительной записки, содержащей 2 рисунка, 1 таблицу и 5 источников.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).

Техническая характеристика привода:
Электродвигатель асинхронный 4АИР90L2 (мощность 3 кВт, частота вращения 2840 об/мин)
Редуктор коническо-цилиндрический двухступенчатый (u=22.5)
Частота вращения на выходном валу - 42 об/мин
Общее передаточное число привода - 67.62
Вращающий момент на выходном валу - 450 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 2840
2. Общее передаточное число редуктора 22.5
3. Передаточное число быстроходной ступени 4,5
4. Передаточное число тихоходной ступени 5
5. Вращающий момент на тихоходном валу, Нм 164.3

Состав: Привод (СБ), редуктор коническо-цилиндрический двухступенчатый (СБ), муфта дисковая фрикционная (СБ), деталировка (вал тихоходный, крышка подшипника, зубчатое колесо), спецификация на привод, спецификация на редуктор,спецификация на муфту, ПЗ Язык документа

Софт: КОМПАС-3D 16 SP1

Каталог / Машиностроение и механика / Детали машин / Проектирование привода строительной машины (Uпривода=67.62, Uредуктора=22.5)

Просмотр файлов
Чертежи\Вал тихоходный.cdw
Чертежи\Зубчатое колесо.cdw
Чертежи\Крышка подшипника.cdw
Чертежи\Муфта дисковая фрикционная.cdw

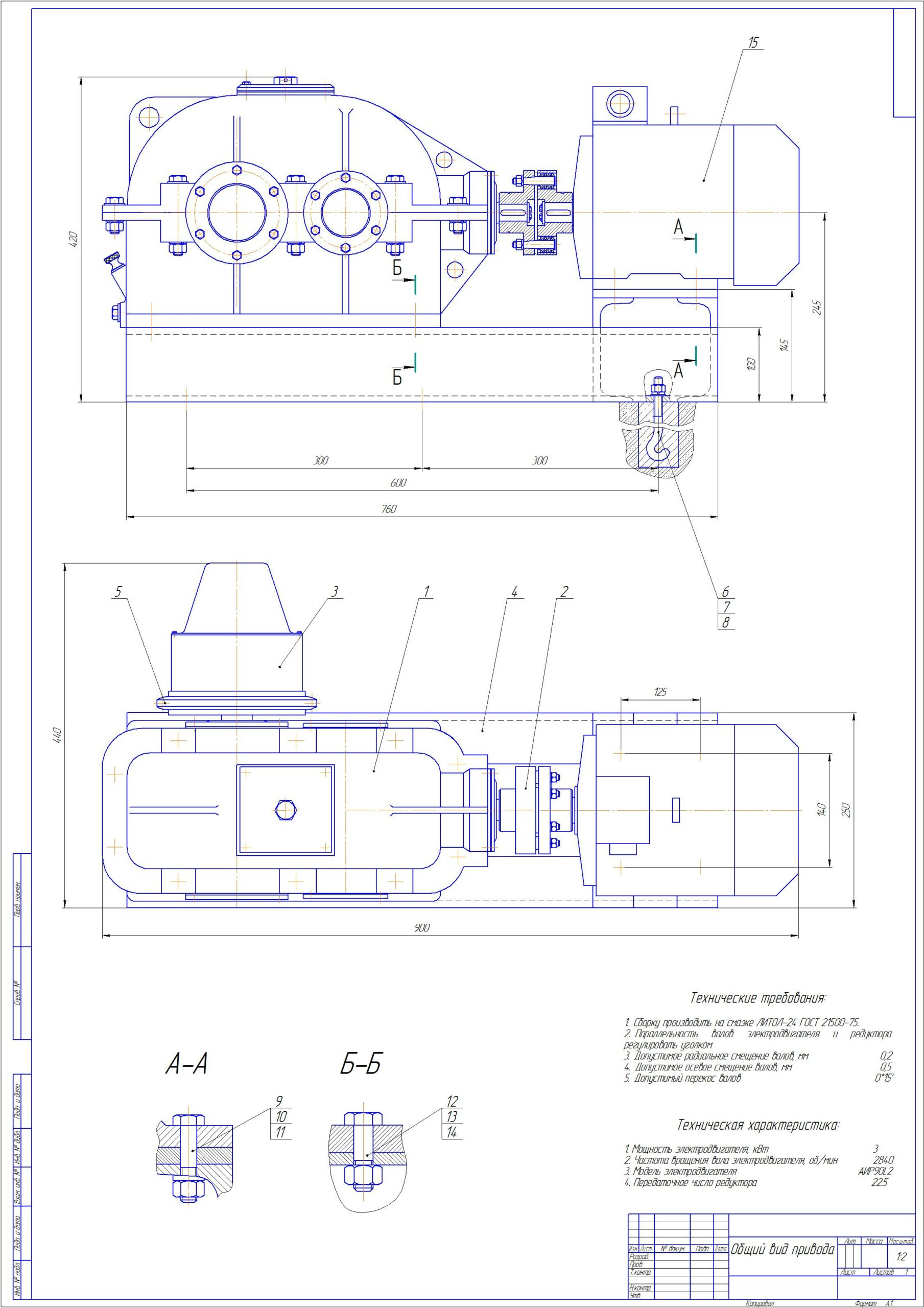

Чертежи\Общий вид привода.cdw
Чертежи\Редуктор.cdw
Чертежи\Спецификация к муфте.spw
Чертежи\Спецификация к приводу.spw
Чертежи\Спецификация к редуктору.spw
Расчётно-пояснительная записка.docx
