КОМПАС 3D 18

Проектирование и расчет привода роликового конвейера (Uпривода=9,9, Uредуктора=4,5)

Петербургский государственный университет путей сообщения Императора Александра I
Кафедра "Автоматизированное проектирование"
Курсовой проект по дисциплине "Детали машин"
На тему: "Расчет и проектирование привода роликового конвейера"
Санкт-Петербург 2014

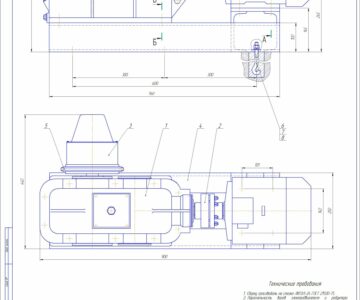

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода, который включает в себя электрический двигатель, клиноременную передачу и двухступенчатый конический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора, компановку и 2 чертежа деталировки редуктора (вал тихоходный, колесо).
Курсовой проект содержит 2 листа формата А1, 2 листа формата А3, 3 спецификации, 34 страница пояснительной записки.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.

Техническая характеристика привода:
Электродвигатель асинхронный 4А80B4 (мощность 1,5 кВт, частота вращения 1500 об/мин)
Редуктор конический одноступенчатый (u=4,5)
Частота вращения на выходном валу редуктора - 143 об/мин
Общее передаточное число привода - 9,9
Вращающий момент на выходном валу - 80 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 1415
2. Общее передаточное число редуктора 4,5
3. Передаточное число быстроходной ступени 4,5
4. Передаточное число тихоходной ступени 2,2
5. Вращающий момент на тихоходном валу, Нм 82,7

Состав: Сборочный чертеж редуктора, деталировка(вал, колесо), спецификация, кинематическая схема, пояснительная записка. Язык документа

Софт: КОМПАС-3D 9

Каталог / Машиностроение и механика / Детали машин / Проектирование и расчет привода роликового конвейера (Uпривода=9,9, Uредуктора=4,5)

Просмотр файлов
Расчет 17-1.doc
Вал.cdw
Колесо.cdw
Компановка.cdw
Редуктор 200-4,5.cdw
Схема кинематическая 17.cdw
Спецификация редуктор.spw
