Проектирование редуктора цепного конвейера

Омский государственный технический университет
Кафедра машиностроения
Курсовой проект по дисциплине «Прикладная механика»
На тему: «Проектирование редуктора цепного конвейера»
Омск 2018

Исходные данные редуктора цепного конвейера с окружным усилием на звездочке: Окружное усилие 2,5Кн, скорость цепи конвейера 0,4м/с, шаг цепи 63 мм, число зубьев звездочки 11, установочный размер ИМ 300мм.

В данной работе производится типовой расчет редуктора цепного конвейера, разработка сборочного чертежа редуктора.

СОДЕРЖАНИЕ

1. Предварительный расчет двигателя
2. Разработка редуктора
3. Эскизная компоновка редуктора
4. Расчет валов на сложное сопротивление
5. Расчет шпонок
6. Подбор типа и количества масла
7. Расчет клиноременной передачи
Список литературы

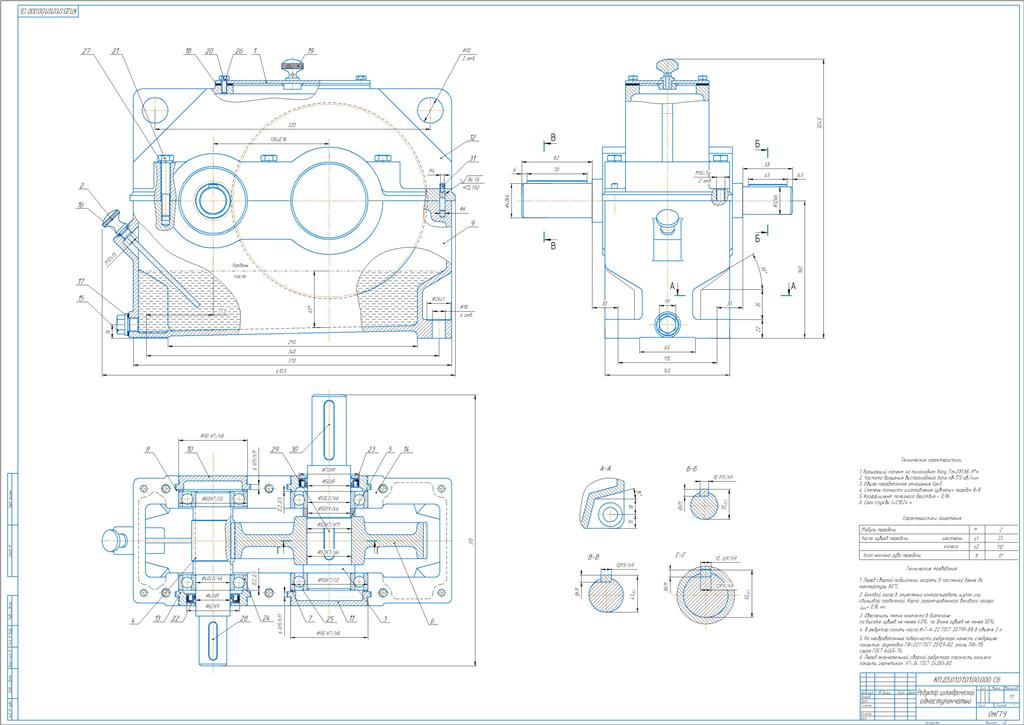

Состав: редуктор цилиндрический одноступенчатый (СБ), спецификация Язык документа

Софт: КОМПАС-3D 17.1

Файлы:

Каталог / Машиностроение и механика / Детали машин / Проектирование редуктора цепного конвейера

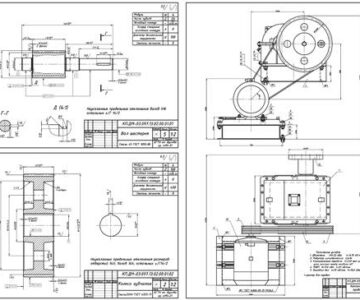

д5.01.01.01.kdw
д5.01.01.01.pdf
Лист 1.cdw
материалы/
материалы/Фрагмент1.frw
материалы/Фрагмент2.frw
Спецификация 1.spw
