Расчет исполнительного механизма привода ленточного конвейера

Омский государственный технический университет
Оборудование и технологии сварочного производства
Курсовой проект по дисциплине "Детали машин"
На тему: "проектирование исполнительного механизма привода ленточного конвейера"
Омск 2013

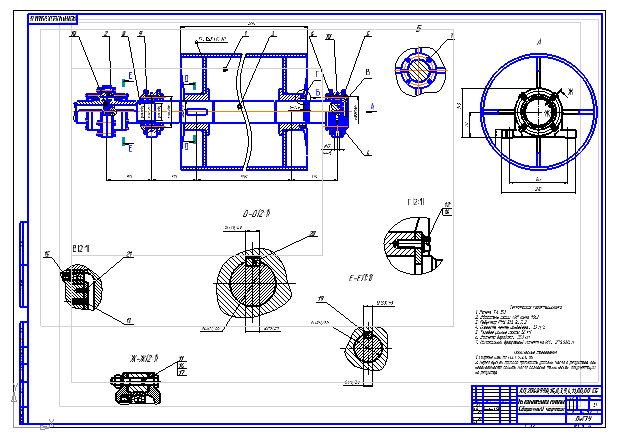

В данном проекте осуществляется расчет и выбор основных узлов для привода ленточного конвейера. Передача вращательного движения от электродвигателя осуществляется через плоскоременную передачу на червячный редуктор и затем через муфту движение передается на вал ленточного конвейера. В графической части представлен сборочный чертеж вала, зубчатой муфты и барабана ЛК. Все детали (редуктор, электродвигатель) исполнительного механизма стандартные (из ГОСТов).
Курсовой проект содержит один лист формата А1 графической части, 30 страниц пояснительной записки содержащей 6 источников, спецификацию к чертежу.

Состав: Вал исполнительного механизма (СБ), спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 14
