Редуктор планетарный двухступенчатый

Балтийский Государственный Технический Университет им. Д.Ф.Устинов
Кафедра Деталей машин
Курсовой проект по дисциплине "Детали Машин"
На тему: "Проектировочный расчет двухступенчатого планетарного редуктора "
Санкт-Петербург 2004

Основными объектами проектирования по курсу "Детали машин" являются
механические передачи для преобразования вращательных движений или
вращательного движения в поступательное.
Целью данного курсового проекта является выработка у студентов
навыков в проектировании механических агрегатов, оценки методов
проектирования, разработки муфт, передач и других узлов.
Данная работа состоит из нескольких частей, а именно из расчетно-
пояснительной записки и графической части. Расчетно-пояснительная
записка состоит из нескольких этапов, таких как пояснительная записка,
где представлен предварительный расчет параметров редуктора,
проверочный расчет, где проводится расчет, а также проверка данных,
вычисленных на первом этапе курсового проекта. Также данная работа
включает подбор электродвигателя по параметрам редуктора, расчет
плиты основания и проектирование соединяющей муфты.

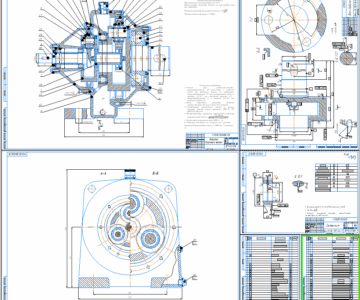

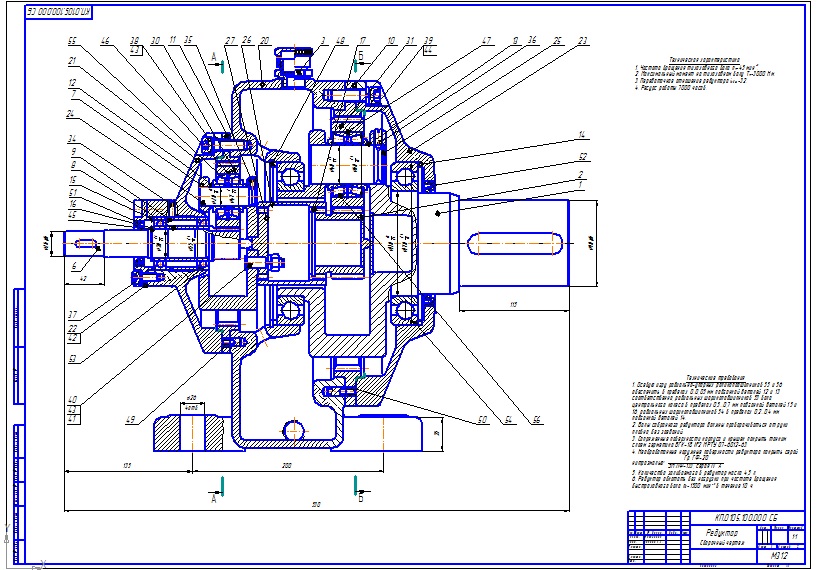

Графическая часть задания представляет собой чертеж вида редуктора,
общий вид редуктора в сборе с электродвигателем. К графической работе
прилагается спецификация на редуктор.

Курсовой проект содержит: Черновики, 48 страниц пояснительной записки, 2 листа формата А1.

1. ИСХОДНЫЕ ДАННЫЕ И КОМПОНОВОЧНАЯ СХЕМА РЕДУКТОРА

Максимальный момент на тихоходном валу, Тт 3000 Нм
Частота вращения , nт 45 об/ мин
Общее передаточное число, iобщ 32
Режим нагрузки IV
Долговечность, t 7000
Параметр, p1 3.8
Марка стали колес za и zg 12ХH2
Термообработка активных поверхностей зубьев цементация

Расчетный момент на шестерне

TH1=Ta1/nw=625/3=208.4 Н/м—расчетный момент на шестерне a1
TH2=Ta2/nw=93.75/3=31.25 Н/м—расчетный момент на шестерне a2

Передаточное число в зацеплении а-g

u1=(p1-1)/2=(3.8-1)/2=1.4
u2=(p2-1)/2=(5.667-1)/2=2.334

Состав: Чертеж (Редуктор, привод), Деталировка (Вал-шестерня,водило, полумуфта), спецификации,Пояснительная записка. Язык документа

Софт: КОМПАС-3D 11

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редуктор планетарный двухступенчатый

Вариант1.5\Kp №1.5.doc
Вариант1.5\Разрез№1.5.cdw
Вариант1.5\Спецификации\spetsif-privod-Sergey.cdw
Вариант1.5\Спецификации\spetsif1-Sergey.cdw
Вариант1.5\Спецификации\spetsif2-Sergey.cdw
Вариант1.5\Чертежи деталей\Вал-шестерня№1.5.cdw
Вариант1.5\Чертежи деталей\Водило№1.5.cdw
Вариант1.5\Чертежи деталей\Полумуфта№1.5.cdw
Вариант1.5\Спецификации
Вариант1.5\Чертежи деталей
Вариант1.5
Вариант1.5\POLUMU~1.CDW
Вариант1.5\VAL_SH~1.CDW
Вариант1.5\VODILO_2.CDW
Вариант1.5\Приложение Microsoft Office Access.mdb
1.5а\KP.DOC
Спецификации\spetsif-privod-Sergey.bak
Спецификации\spetsif-privod-Sergey.cdw
Спецификации\spetsif1-Sergey.bak
Спецификации\spetsif1-Sergey.cdw
Спецификации\spetsif2-Sergey.cdw
Чертежи деталей\Вал-шестерня№1.5.bak
Чертежи деталей\Вал-шестерня№1.5.cdw
Чертежи деталей\Водило№1.5.bak
Чертежи деталей\Водило№1.5.cdw
Чертежи деталей\Полумуфта№1.5.bak
Чертежи деталей\Полумуфта№1.5.cdw
Kp №1.5.doc
будильник№1.5.cdw
Привод154.bak
Привод154.cdw
Привод№1.5.bak
Привод№1.5.cdw
Редуктор№1.5.bak
Редуктор№1.5.cdw
1.5а
Спецификации
Чертежи деталей
