Белорусский Национальный Технический Университет
Кафедра деталей машин и механизмов
Курсовой проект по дисциплине "Механика"
На тему: "Проектирование цилиндрического одноступенчатого редуктора"
Минск 2015
Исходные данные: P=5,3 кВт, n=150 об/мин, редуктор с горизонтальным расположением валов.
В данной работе производится разработка одноступенчатого цилиндрического редуктора, расчет и выбор ременной поликлиновой передачи к нему и зубчатой муфты.

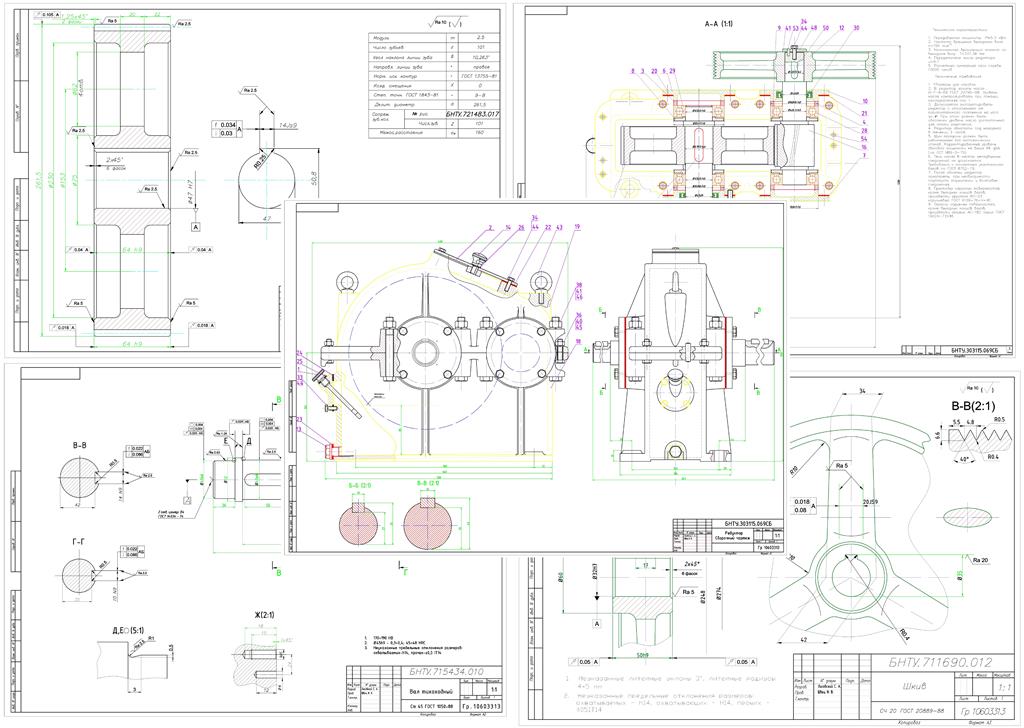

Графическая часть содержит сборочный чертеж редуктора, чертежи шкива, зубчатого колеса, вала, спецификацию
Содержание
1. ВВЕДЕНИЕ
2. ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ И КИНЕМАТИЧЕСКИЙ РАСЧЁТ
3. ОПРЕДЕЛЕНИЕ МОЩНОСТЕЙ И ПЕРЕДАВАЕМЫХ КРУТЯЩИХ МОМЕНТОВ НА ВАЛАХ
4. РАСЧЁТ ПЕРЕДАЧ
5. ПРЕДВАРИТЕЛЬНЫЙ РАСЧЁТ ДИАМЕТРОВ ВАЛОВ
6. ПОДБОР И ПРОВЕРОЧНЫЙ РАСЧЁТ МУФТЫ
7. ПРЕДВАРИТЕЛЬНЫЙ ВЫБОР ПОДШИПНИКОВ
8. КОМПОНОВОЧНАЯ СХЕМА И ВЫБОР СПОСОБА СМАЗЫВАНИЯ ПЕРЕДАЧ И ПОДШИПНИКОВ, ОПРЕДЕЛЕНИЕ РАЗМЕРОВ КОРПУСНЫХ ДЕТАЛЕЙ
9. РАСЧЕТ ВАЛОВ ПО ЭКВИВАЛЕНТНОМУ МОМЕНТУ
10. ПОДБОР ПОДШИПНИКОВ ПО ДИНАМИЧЕСКОЙ ГРУЗОПОДЪЕМНОСТИ
11. ПОДБОР И ПРОВЕРОЧНЫЙ РАСЧЕТ ШПОНОЧНЫХ СОЕДИНЕНИЙ
12. НАЗНАЧЕНИЕ ПОСАДОК, ШЕРОХОВАТОСТИ ПОВЕРХНОСТЕЙ, ВЫБОР СТЕПЕНЕЙ ТОЧНОСТИ И НАЗНАЧЕНИЕ ДОПУСКОВ ФОРМЫ И РАСПОЛО-ЖЕНИЯ ПОВЕРХНОСТЕЙ
13. РАСЧЕТ ВАЛОВ НА ВЫНОСЛИВОСТЬ
14. ОПИСАНИЕ СБОРКИ РЕДУКТОРА
15. РЕГУЛИРОВКА ПОДШИПНИКОВ И ЗАЦЕПЛЕНИЙ
ЛИТЕРАТУРА
