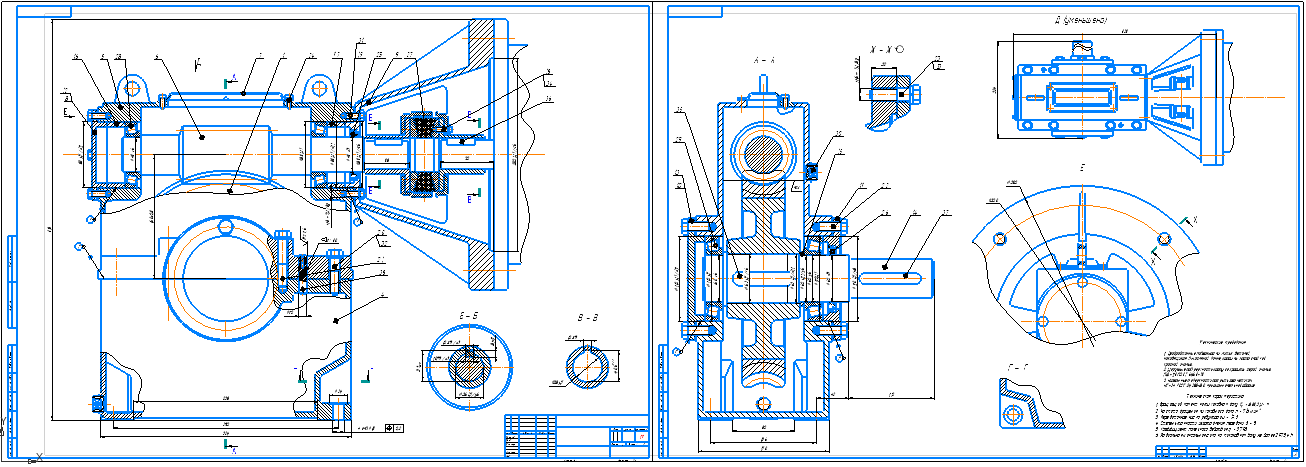

Червячный редуктор u=19.5

МГТУ им. Н. Э. Баумана, Кафедра РК3
Курсовой проект по дисциплине "Детали машин"
На тему "Привод ленточного транспортера"
Москва 2019

Исходные данные: мощность электродвигателя 4 кВт, частота вращения электродвигателя 716 мин^(-1)

Технические характеристики привод
1. Мощность электродвигателя Р = 4 кВт.
2. Частота вращения электродвигателя n = 716 об/мин.
3. Общее передаточное число привода u = 19,5
4. Тяговое усилие на ленте транспортера F = 5,3 кН
5. Скорость ленты транспортера v = 0,6 м/с.

Технические характеристики редуктор
1. Вращающий момент на тихоходном валу Т = 885,3 Н · м
2. Частота вращения тихоходного вала n = 716 мин
3. Передаточное число редуктора u = 19.5
4. Степень точности изготовления передачи 8 - В
5. Коэффициент полезного действия η = 0,798
6. Радиальная консольная сила на тихоходном валу не более 2975,4 Н

Содержание
1. Кинематический расчет привода
2. Расчет червячного редуктора
3. Эскизное проектирование редуктора
3.1. Предварительный расчет валов
3.1.1. Быстроходный вал
3.1.2. Тихоходный вал
3.2. Определение ориентировочного расстояния между деталями
4. Конструирование червячного колеса и червяка
4.1. Червячное колесо
4.2. Червяк
5. Расчет подшипников качения
5.1. Расчет подшипников быстроходного вала
5.1.1. Определение реакций в опорах
5.1.2. Расчет подшипников на заданный ресурс
5.2. Расчет подшипников тихоходного вала
5.2.1. Определение реакций в опорах
5.2.2. Расчет подшипников на заданный ресурс
5.3. Выбор посадок подшипников
6. Расчет соединений
6.1. Расчет соединений с натягом
6.2. Расчет шпоночных соединений
6.2.1. Расчет шпоночного соединения червячного колеса с тихоходным валом
6.2.2. Расчет шпоночного соединения концевого участка тихоходного вала
6.2.3. Расчет шпоночного соединения концевого участка входного вала
6.2.4. Расчет шпоночного соединения концевого участка приводного вала
7. Конструирование корпусных деталей
8. Выбор смазочного материала и системы смазывания
9. Подбор муфты и расчет
10. Проектирование приводного вала
10.1. Определение сил, действующих на вал
10.2. Расчет подшипников на заданный ресурс
10.3. Расчет приводного вала на статическую прочность и сопротивление усталости
10.3.1. Расчет на статическую прочность
10.3.2. Расчет на сопротивление усталости
Список используемой литературы
