Двухступенчатый редуктор для привода люлечного элеватора

Санкт-Петербургский государственный архитектурно-строительный университет
Кафедра транспортно-технологических машин
Курсовой проект по дисциплине "Детали машин"
На тему: "Проектирование и расчет редуктора для привода люлечного элеватора" КП ДМ 41. 11. 8. 00. 000
Санкт-Петербург 2013

В данном проекте произведен технологический расчет и проектирование двухступенчатого редуктора необходимого для привода люлечного элеватора.

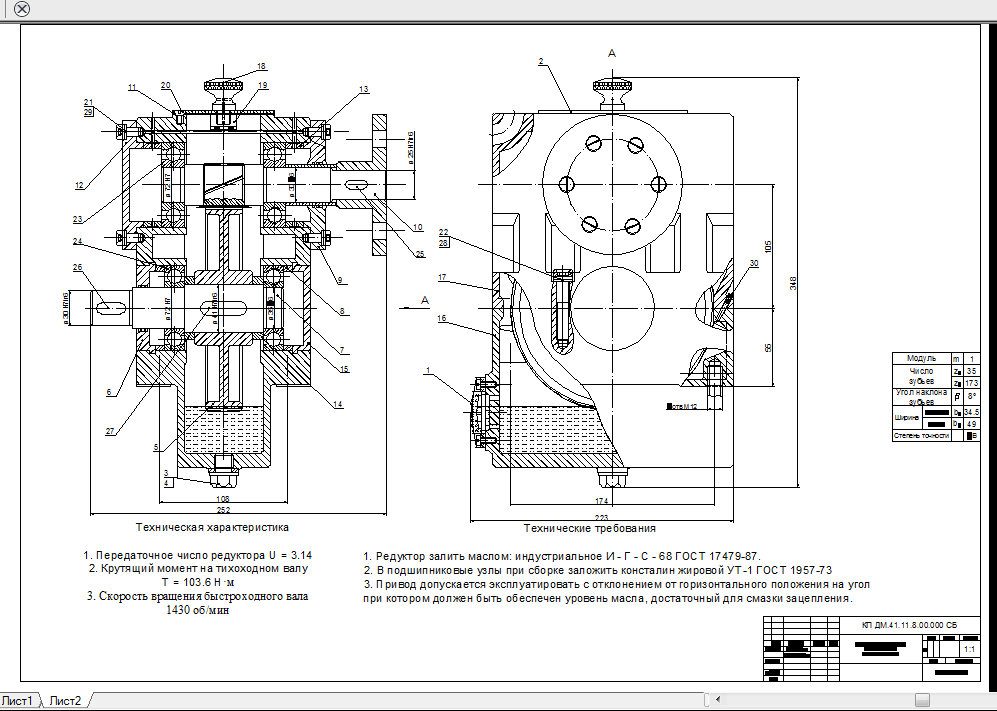

Графическая часть содержит: 1)Сборочный чертеж редуктора
2)Чертеж быстроходного вала и зубчатого колеса
3)Чертеж зубчатого колеса тихоходного вала
4)Схему нагружения валов
5)Эпюры быстроходного и тихоходного вала
Курсовой проект содержит 1 лист формата А1, 2 листа формата А3 и 3 листа формата А4, а также 27 страниц пояснительной записки.
Техническое задание на курсовой проект содержится в учебнике Шейнблит А.Е. "Курсовое проектирование деталей машин" (страница 27 Техническое задание 11 вариант 8) .
Исходные данные:
Тяговая сила цепи F = 1,8 кН
Скорость тяговой цепи V= 1,6 м/с
Шаг тяговой цепи р = 150 мм
Число зубьев звездочки z = 7
Допускаемое отклонение скорости тяговой цепи 5%
Срок службы привода 4 года
Курсовой проект сделан самостоятельно, защищен на отлично, проверен и готов к показу.

Состав: КП ДМ 41. 11. 8. 00. 000 Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Двухступенчатый редуктор для привода люлечного элеватора

1Сборочный чертеж редуктора.dwg
Зубчактое колесо + быстроходный вал.dwg
Конструирование зубчатого колеса.dwg
обозначение.dwg
Пояснительная записка 11.8.docx
Спецификация.spw
Схема нагружения валов.dwg
Титульник.docx
Эпюра Быстроходный вал.dwg
Эпюра Тихоходный вал.dwg
