Привод люлечного элеватора

НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра теоретической и прикладной механики
Курсовой проект по дисциплине "Детали машин"
На тему «ПРИВОД ЛЮЛЕЧНОГО ЭЛЕВАТОРА» Задание 18 Вариант 7
Томск 2015

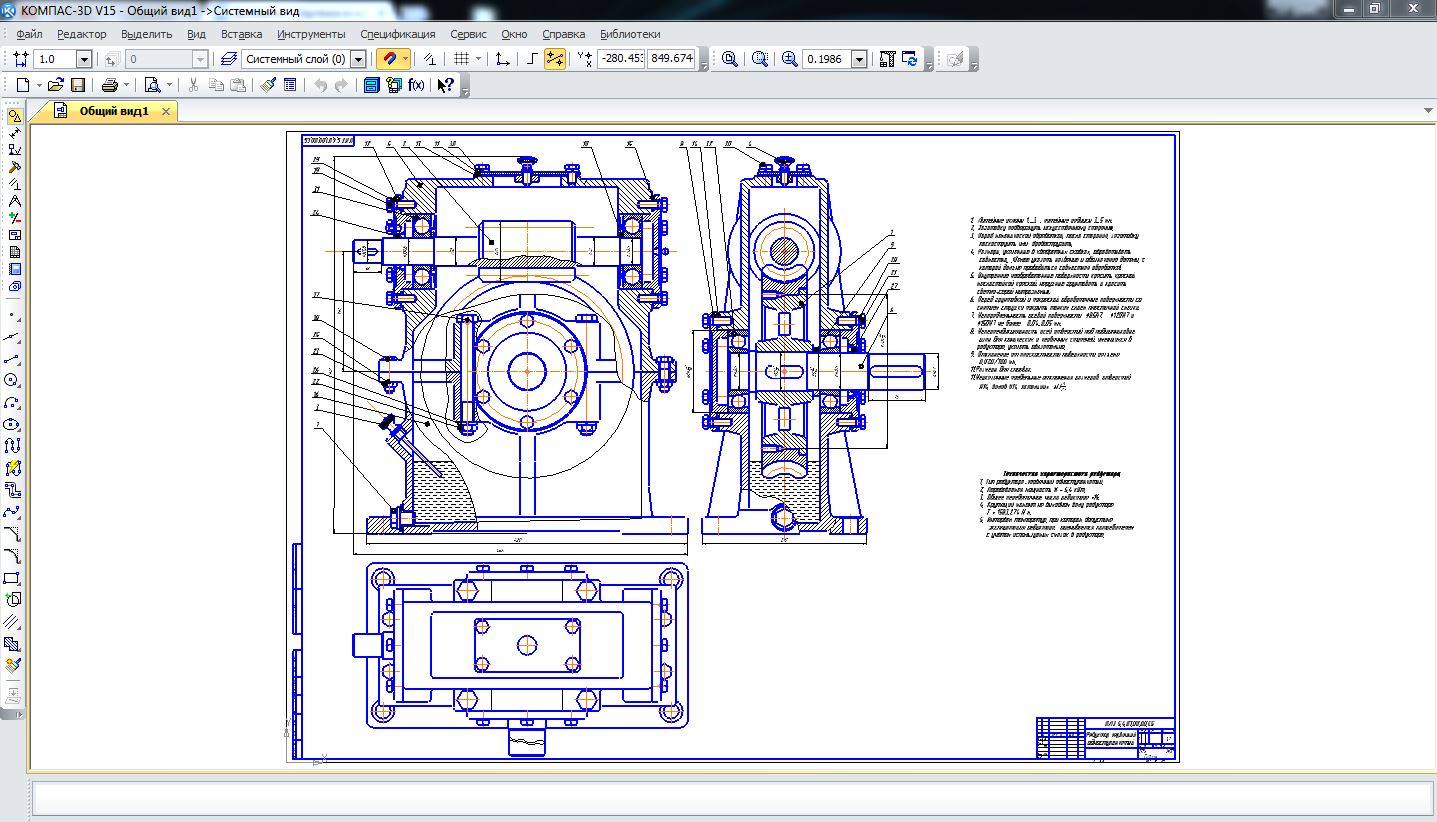

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода общего назначения, который включает в себя электрический двигатель, клиноременную передачу и одноступенчатый червячный редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора чертеж первого этапа компновка и чертеж для расчёта вал колёса и уточненный расчет вал колесо.
Курсовой проект содержит 2 листа формата А0, 3 листа формата А4, 2 спецификации, 20 страница пояснительной записки.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).

Техническая характеристика привода:
Электродвигатель асинхронный 4А112М4 (мощность 5,4 кВт, частота вращения 1500 об/мин)
Редуктор одночтупечатый червячный (u=16)
Частота вращения на выходном валу привода - 1444,5 об/мин
Общее передаточное число привода - 57,58
Вращающий момент на выходном валу - 35,7 Н*м

Техническая характеристика редуктора
1.Тип редуктора-червячный одноступенчатый.
2.Передаваемая мощность N = 5,4 кВт.
3.Общее передаточное число редуктора =16.
4.Крутящий момент на выходном валу редуктора
Т = 1583,274 Н м.
5.Интервал температур, при котором допустима эксплуатация редуктора, оценивается потребителем с учётом используемых смазок в редукторе.

Состав: Привод общего назначения (ВО), Редуктора-червячный одноступенчатый (СБ), спецификация на редуктор, ПЗ Язык документа

Софт: КОМПАС-3D 2015

Файлы:
Общий вид.cdw.bak
Общий вид1.cdw
Первый Этап компновка.cdw
Первый Этап компновка.cdw.bak
Привод.cdw
Привод.cdw.bak
Проверка долговечность.cdw
Спецификация общего вида 1.cdw
Спецификация общего вида 1.cdw.bak
Спецификация общего вида 2.cdw
Техническое задание.cdw
Уточненный расчет вал колесо.cdw
КП1.docx
