Коническо-цилиндрический редуктор КЦ1-200

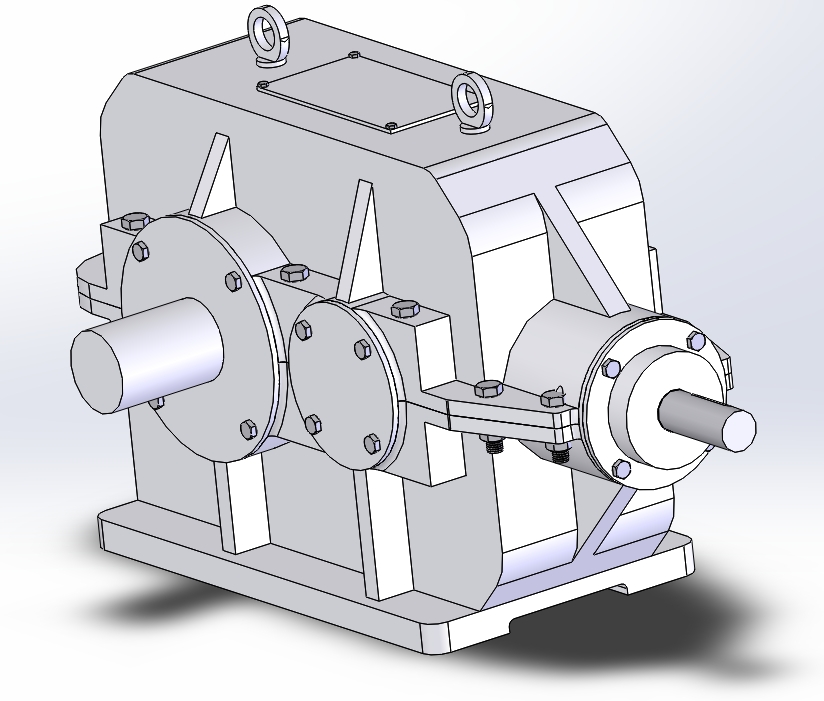

Коническо-цилиндрический редуктор КЦ1-200 – общепромышленный двухступенчатый редуктор, использующийся при повторно-кратковременных и постоянных режимах работы. Основная сфера применения – подъемно-транспортное оборудование. Коническая передача дает возможность изменения направления оси вращения.
Технические характеристики:
– номинальная радиальная нагрузка на тихоходном валу 5100 Н;
– номинальный крутящий момент на тихоходном валу 520 Нм;
– вес 186 кг;
– КПД 0,94.
Технические характеристики редуктора коническо-цилиндрического КЦ1-200 определяют допустимые режимы эксплуатации:
– допустима постоянная и плавающая нагрузка;
– возможно реверсивное включение;
– для продолжительных режимов и частых включений;
– максимальная скорость на входе 1500 об/мин;
– концентрация пыли до 10 мг/м³.

Состав: 3D сборка Язык документа

Софт: SolidWorks 2014

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Коническо-цилиндрический редуктор КЦ1-200

Коническо-цилиндрический редуктор КЦ1-200/
Коническо-цилиндрический редуктор КЦ1-200/I ступень/
Коническо-цилиндрический редуктор КЦ1-200/I ступень/калисо I.sldprt
Коническо-цилиндрический редуктор КЦ1-200/I ступень/шестерня I.SLDPRT
Коническо-цилиндрический редуктор КЦ1-200/II ступень/
Коническо-цилиндрический редуктор КЦ1-200/II ступень/вал-шестерня II.sldprt
Коническо-цилиндрический редуктор КЦ1-200/II ступень/калисо II.sldprt
Коническо-цилиндрический редуктор КЦ1-200/болты и гайки/
Коническо-цилиндрический редуктор КЦ1-200/болты и гайки/M20Х10.SLDPRT
Коническо-цилиндрический редуктор КЦ1-200/болты и гайки/M4Х5.SLDPRT
Коническо-цилиндрический редуктор КЦ1-200/болты и гайки/гайка М12.SLDPRT
Коническо-цилиндрический редуктор КЦ1-200/болты и гайки/М12Х40.SLDPRT
Коническо-цилиндрический редуктор КЦ1-200/болты и гайки/М12Х70.SLDPRT
Коническо-цилиндрический редуктор КЦ1-200/болты и гайки/М8Х40.SLDPRT
Коническо-цилиндрический редуктор КЦ1-200/болты и гайки/рем болт.SLDPRT
Коническо-цилиндрический редуктор КЦ1-200/валы/
Коническо-цилиндрический редуктор КЦ1-200/валы/вал I .SLDPRT
Коническо-цилиндрический редуктор КЦ1-200/валы/вал II.SLDPRT
Коническо-цилиндрический редуктор КЦ1-200/корпус/
Коническо-цилиндрический редуктор КЦ1-200/корпус/корпус.SLDPRT
Коническо-цилиндрический редуктор КЦ1-200/корпус/крышка.SLDPRT
Коническо-цилиндрический редуктор КЦ1-200/крышки/
Коническо-цилиндрический редуктор КЦ1-200/крышки/крышка1.SLDPRT
Коническо-цилиндрический редуктор КЦ1-200/крышки/крышка2.SLDPRT
Коническо-цилиндрический редуктор КЦ1-200/крышки/крышка3.SLDPRT
Коническо-цилиндрический редуктор КЦ1-200/крышки/крышка4.SLDPRT
Коническо-цилиндрический редуктор КЦ1-200/крышки/крышка5.SLDPRT
Коническо-цилиндрический редуктор КЦ1-200/подшипники/
Коническо-цилиндрический редуктор КЦ1-200/подшипники/46313.sldprt
Коническо-цилиндрический редуктор КЦ1-200/подшипники/7208.sldprt
Коническо-цилиндрический редуктор КЦ1-200/прочие/
Коническо-цилиндрический редуктор КЦ1-200/прочие/втулка дистанционная.SLDPRT
Коническо-цилиндрический редуктор КЦ1-200/прочие/втулка распорная.SLDPRT
Коническо-цилиндрический редуктор КЦ1-200/прочие/стакан.SLDPRT
Коническо-цилиндрический редуктор КЦ1-200/Сборка.SLDASM
Коническо-цилиндрический редуктор КЦ1-200/шпонки/
Коническо-цилиндрический редуктор КЦ1-200/шпонки/шпонка1.SLDPRT
Коническо-цилиндрический редуктор КЦ1-200/шпонки/шпонка2.SLDPRT
