Курсовой проект по теме «Привод ленточного транспортера» - червячный одноступенчатый с цилиндрическим червяком

Московский государственный технический университет им Н.Э. Баумана
Кафедра "Основы конструирования машин"
Курсовой проект по дисциплине "Детали машин"
по теме «Привод ленточного транспортера»
Москва 2020

Исходные данные:
Типовой режим нагружения 11
Расчетный ресурс 10500ч
Изготовление серийное 10000 штук в год
Окружная сила 4,2 кН
Скорость ленты 0,8 м/с
Диаметр барабана 315мм
Длина барабана 480 мм
Высота от пола до оси барабана 700 мм

Спроектировать: привод ленточного транспортера с одноступенчатым червячным редуктором и ременной передачей, ведомый шкив которой установлен на разгрузочной втулке.

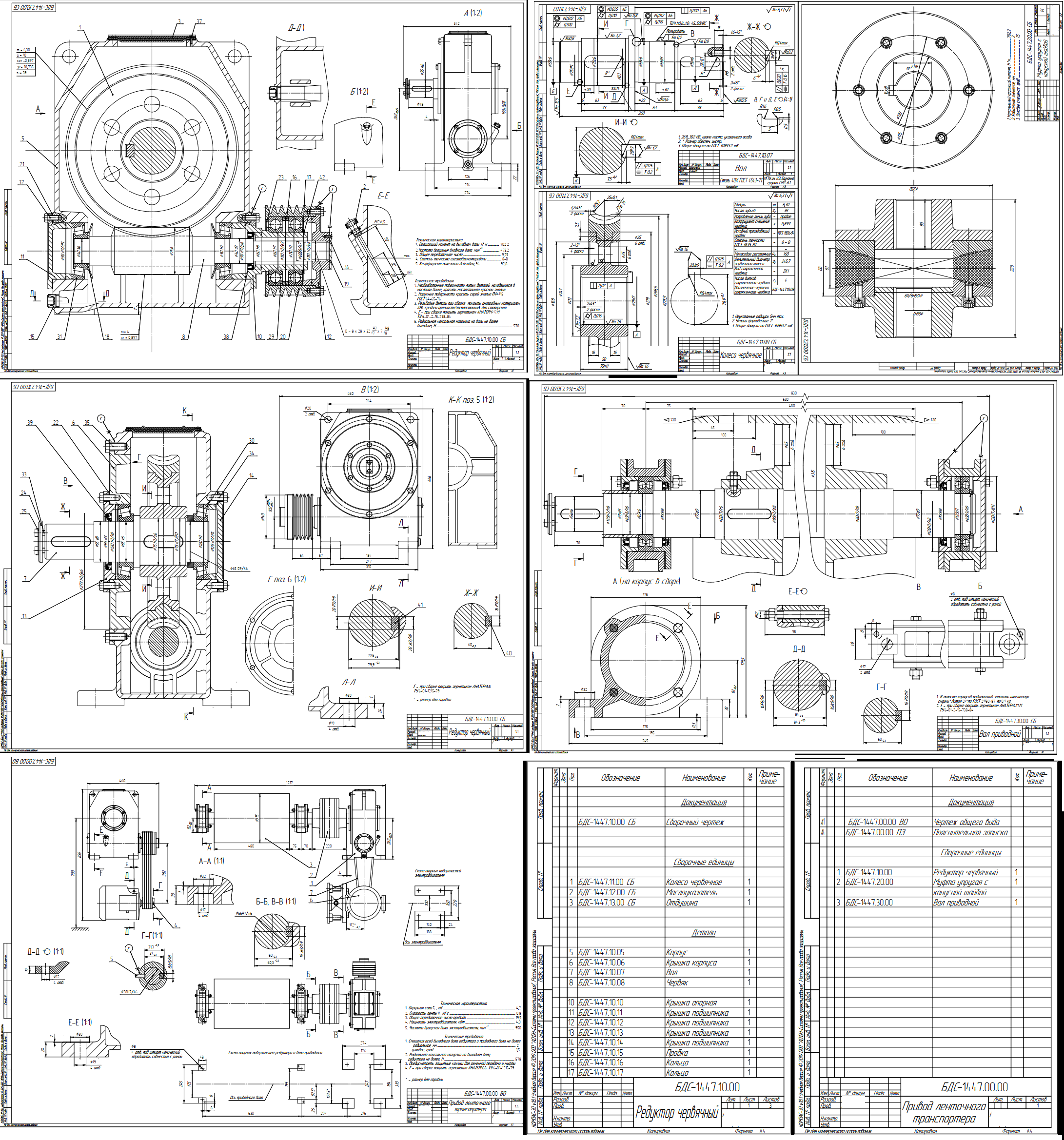

Разработать: общий вид привода, редуктор с разгрузочной втулкой, чертежи дели, ременную передачу с натяжным устройством, муфту, приводной вал
Рассчитать: прочность валов, подшипники на долговечность, соединения

Содержание
Техническое задание
1. Кинематический расчет привода
2. Расчет зубчатых передач
2.1 Выбор варианта редуктора
2.2 Проектный расчет
3. Эскизное проектирование
3.1 Проектные расчеты валов
3.2 Выбор подшипника качения и их установка
4. Конструирование деталей червячной передачи
4.1 Червячное колесо
4.2 Червяк
4.2 Регулировка подшипников качения и червячного зацепления
5. Расчет соединений
5.1 Расчет резьбовых соединений крышки редуктора с корпусом
5.2 Расчет резьбовых соединений крышек подшипников с корпусом.
5.3 Расчет соединений призматическими шпонками.
6. Подбор подшипников качения на заданный ресурс
6.1. Быстроходный вал
6.2. Тихоходный вал
6.3. Приводной вал
7. Расчет валов на прочность
7.1 Расчет валов на статическую прочность
7.1.1. Быстроходный вал
7.1.2. Тихоходный вал
7.1.3. Приводной вал
7.2 Расчет тихоходного вала на сопротивление усталости
8. Выбор смазочных материалов и системы смазывания
9. Подбор и расчет упругой муфты
10. Расчет барабана
11. Расчет ременной передачи
12. Порядок сборки привода, выполнение необходимых регулировочных работ
Список литературы
