Привод червячно-цилиндрический u=8

НАБЕРЕЖНОЧЕЛНИНСКИЙ ИНСТИТУТ (ФИЛИАЛ) ФЕДЕРАЛЬНОГО ГОСУДАРСТВЕННОГО АВТОНОМНОГО ОБРАЗОВАТЕЛЬНОГО УЧРЕЖДЕНИЯ ВЫСШЕГО ОБРАЗОВАНИЯ «КАЗАНСКИЙ (ПРИВОЛЖСКИЙ) ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ»
Кафедра «Механика и конструирование»
Курсовой проект по дисциплине «Механика и детали машин»
На тему: Привод червячно-цилиндрический

Исходные данные (техническая характеристика) 1. Мощность на выходном валу Р = 3,4 кВт. 2. Частота вращения выходного вала n = 43 об./мин. 3. Срок службы привода T = 12000 ч. 4. Реверсивный привод.

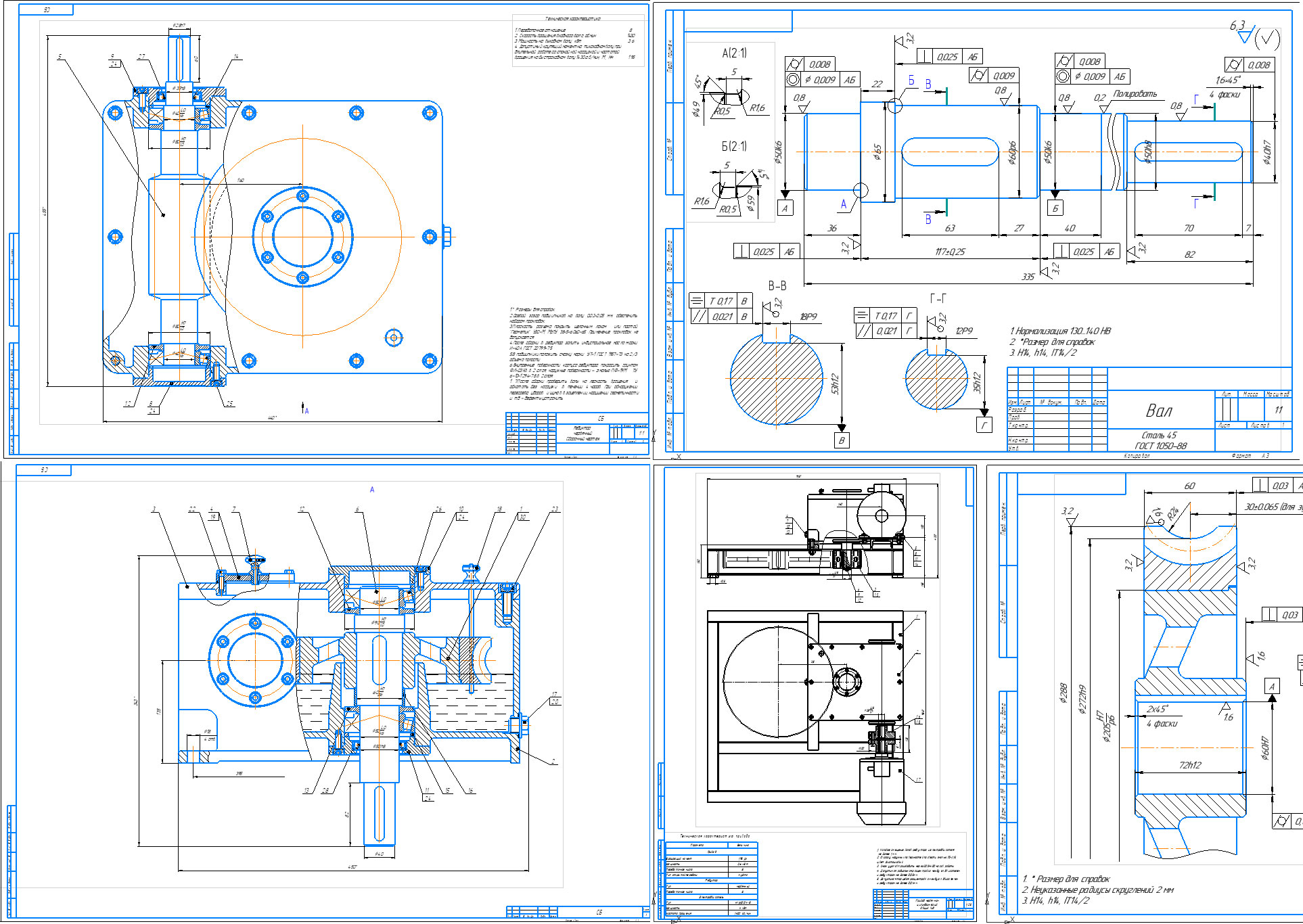

В данной работе разрабатываем 1.Сборочный чертеж червячного редуктора. 2.Рабочие чертежи тихоходного вала редуктора; червячного колеса; вала-червяка. 3.Чертеж общего вида привода.
Графическая часть содержит чертеж вала, редуктора, привода, сборочный чертеж, спецификафии
Содержание
Содержание
ЗАДАНИЕ
1.1 Подбор электродвигателя
1.2 Общее передаточное число и его разбивка по ступеням передач
1.3 Частоты вращения и моменты на валах
2. Расчет червячной передач
3. Расчет открытой зубчатой цилиндрической передачи редуктора
4. Предварительный расчет диаметров валов
5. Подбор муфты
6. Проверочный расчёт шпонок
7. Определение консольных сил
8. Проверочный расчет подшипников
9. Проверочный расчет валов.
Крутящий момент
10. Смазывание. Смазочные устройства
Список использованной литературы

Техническая характеристика редуктора:
1. Передаточное отношение 8
2. Скорость вращения входного вала, об.мин 1430
3. Мощность на выходном валу, кВт 3,6
4. Допустимый крутящий момент на тихоходномвалу при
длительной работе со спокойной нагрузкой и частотой
вращения на быстроходном валу 1430 об/мин, М , Нм 195
