Редуктор с червячно-цилиндрический приводом, u=8

Томский политехнический университет
Кафедра ТПМ
Курсовой проект по дисциплине "Механика"
На тему: "Привод червячно-цилиндрический"
Томск, 2014

В данном курсовом проекте произведен полный расчет одноступенчатого черячного редуктора с вертикальным расположением ведущего вала (u = 8). Работа включает:

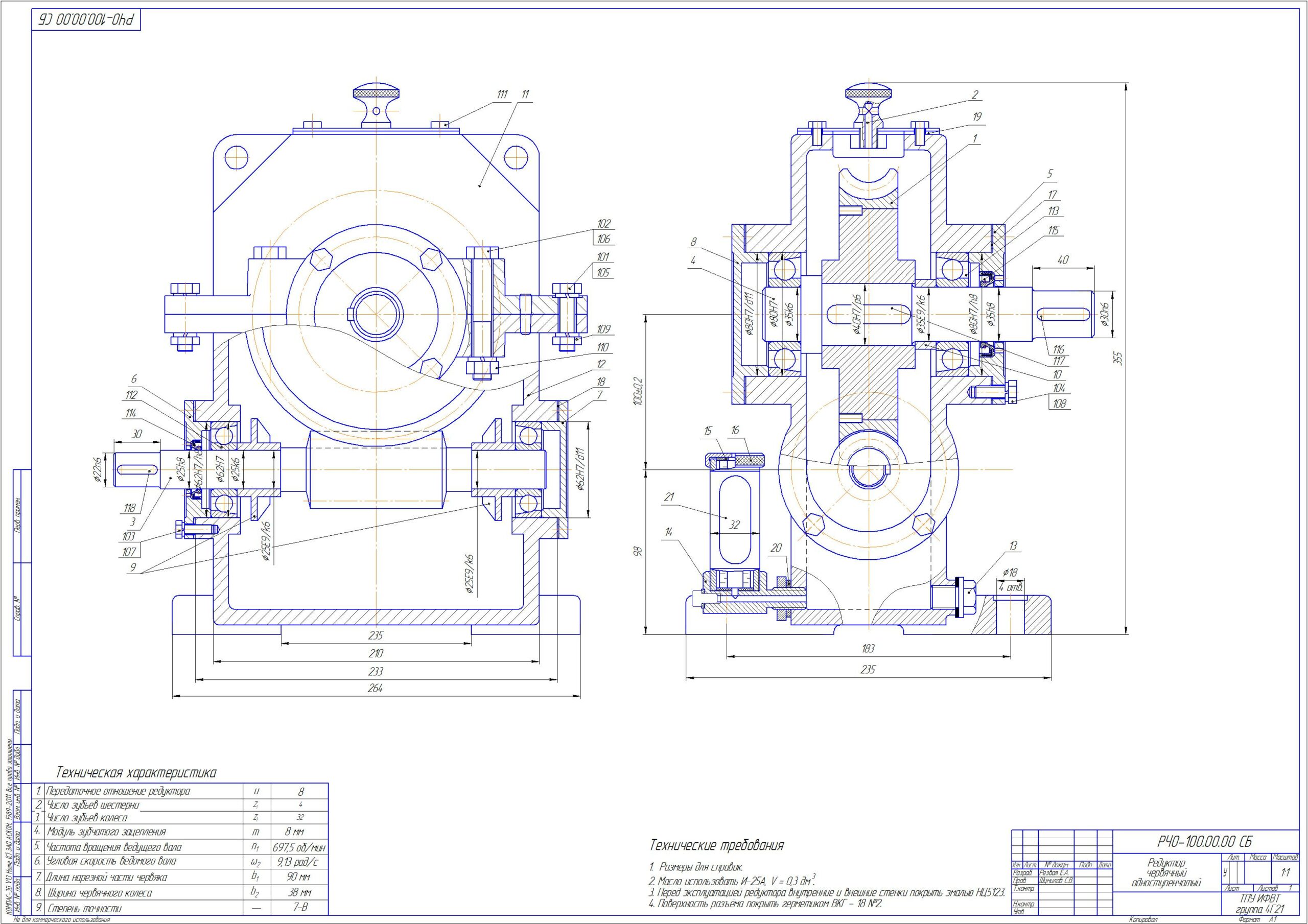

- сборочный чертеж редуктора (А1)
- деталировка:
-- крышка подшипника (А4)
-- ведомый вал (А3)
- спецификация (3хА4)
- пояснительная записка

Исходные данные на проектирование:
- мощность момент на выходном валу привода Р3 = 1000 Вт;
- частота вращения выходного вала привода nв = 19 об/мин;
- срок службы t = 47 тыс. час;
- привод нереверсивный.

Состав: Сборочный чертеж, вал ведомный, спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор с червячно-цилиндрический приводом, u=8

Poyasnitelnaya_zapiska_Rezvaya_E_A.doc
Sborochny_chertyozh_A1_Rezvaya_E_A.cdw
Spetsifikatsia_1_list_Rezvaya_E_A.cdw
Spetsifikatsia_2_list_Rezvaya_E_A.cdw
Val_vedomy_A3_Rezvaya_E_A.cdw
