Привод исполнительного механизма

Уральский федеральный университет имени первого президента России Б.Н Ельцина
Кафедра Детали машин
Курсовой проект по дисциплине «Детали машин»
На тему: «Привод исполнительного механизма»
Екатеринбург 2018

Исходные данные
Мощность на ведомом валу, (кВт) -Косозубая 10
Частота вращения ведомого вала, (об/мин)-Косозубая 145
Режим работы механизма-Легкий
Реверсивность-Н/р
Продолжительность включения механизма за цикл, (ПВ %)-15
Срок службы, (LГ)-7
Коэффициент суточной загрузки механизма, (КС)-0,8
Коэффициент годовой загрузки механизма, (КГ)-0,8
Ременная передача-Клиноременная η = 0,96

В данной работе будут рассчитываться горизонтальный косозубый редуктор и его расчет.

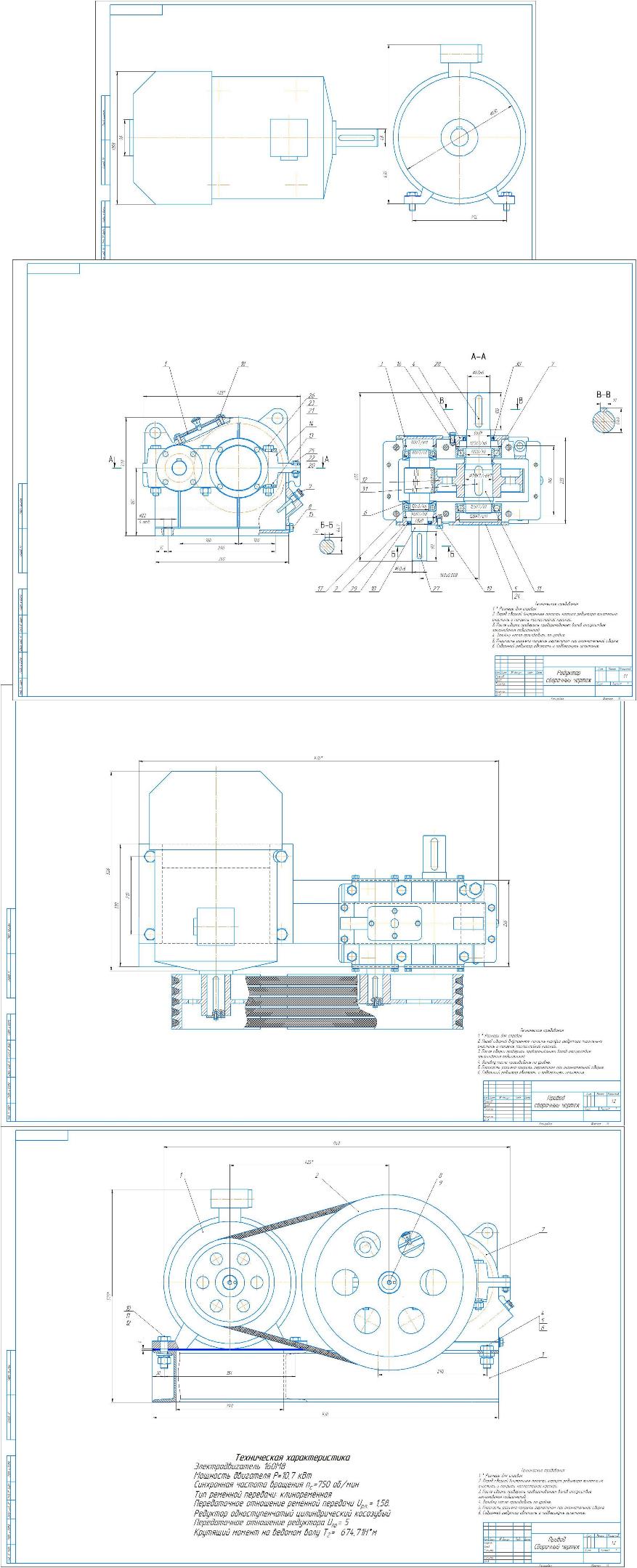

Графическая часть содержит схему основного редуктора и составных частей, а так же двигателя приводящего в действие сам редуктор и компоновочные чертежи.

Содержание
1. Исходные данные
2. Выбор электродвигателя и расчет основных параметров привода
3. Расчет зубчатой передачи
4. Проектный расчет и конструирование вала
5. Расчет тихоходного вала на усталостную прочность
6. Расчет быстроходного вала на усталостную прочность
7. Расчет подшипников
8. Смазывание зубчатых колес и подшипников
9. Расчёт болтового соединения
10. Расчет клиноременной передачи
11. Конструирование элементов корпуса редуктора
Библиографический список

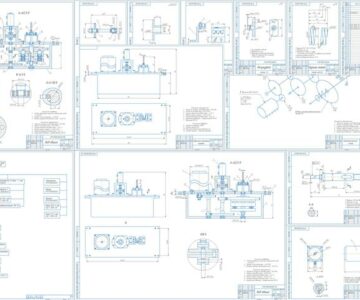

Состав: Редуктор (СБ), Привод (СБ), Привод2 (СБ), Двигатель (СБ), Спецификации 2 шт., ПЗ

Софт: КОМПАС-3D 18.1
