Привод ленточного транспортера с волновым мотор-редуктором (генератор волн кулачковый)

МГТУ им. Н. Э. Баумана
Кафедра Детали машин
Курсовой проект по дисциплине "Детали машин"
На тему "Проектирование привода ленточного транспортера с волновым мотор-редуктором (генератор волн кулачковый)"
Москва 2018

Исходные данные: окружная сила 4 кН, скорость ленты 0,4 м/с, диаметр барабана 250 мм, длина барабана 450 мм, II типовой режим нагружения, расчетный ресурс 10 000.

В данной работе рассматривается проектирование привода ленточного транспортера, состоящего из мотор-редуктора волнового, муфты упругой втулочно-пальцевой МУВП и приводного вала с барабаном. К каждой из указанных единих имеются сборочные чертежи со спецификациями. Также в работе представлен чертеж колеса гибкого и вала, входящих в состав мотор-редуктора. В пояснительной записке проведен выбор электродвигателя, рассчитаны диаметры валов. Проведено конструирование гибкого и жесткого колес, генератора волн. Проведен выбор смазочного материала. Проведен расчет муфты на смятие. Проведены расчеты соединений (шпоночных и расчет резинового элемента зубчатого колеса). Проведен расчет подшипников на динамическую грузоподъемность и расчет валов на статическую прочность и сопротивление усталости.

Оглавление
Техническое задание
Введение
1 Анализ передаточного механизма
Кинематические расчеты. Выбор электродвигателя
2 Эскизное проектирование редуктора
Диаметры быстроходного вала
Диаметры тихоходного вала
3 Конструирование редуктора
Корпус редуктора
Конструкция гибкого колеса
Конструкция жесткого колеса
Конструкция генератора волн
Соединение генератора с валом
Оформление опорной части корпуса
4 Смазывание передач
5 Конструирование приводного вала
Диаметры приводного вала
Схема установки подшипников
Выбор типа подшипника
Корпус подшипника
6 Конструкция муфт
Муфта упругая втулочно-пальцевая
7 Расчет соединений
Расчет шпонок
Расчет резинового элемента зубчатого колеса
8 Расчет подшипников
Определение реакций в подшипниках на быстроходном валу
Расчет подшипников быстроходного вала на динамическую грузоподъемность
Определение реакций в подшипниках на тихоходном валу
Расчет подшипников тихоходного вала на статическую прочность
Определение реакций в подшипниках на приводном валу
Расчет подшипников приводного вала на статическую прочность
9 Уточненный расчет валов
Расчет на статическую прочность
Расчет на сопротивление усталости
Список использованной литературы

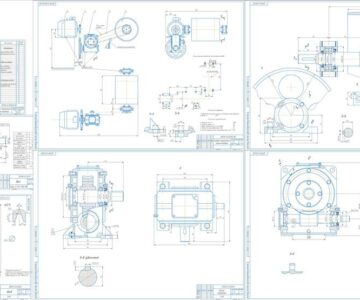

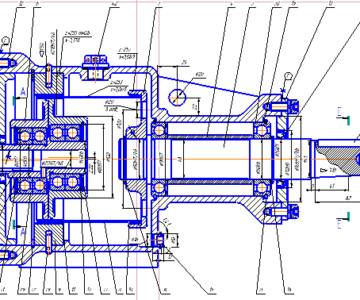

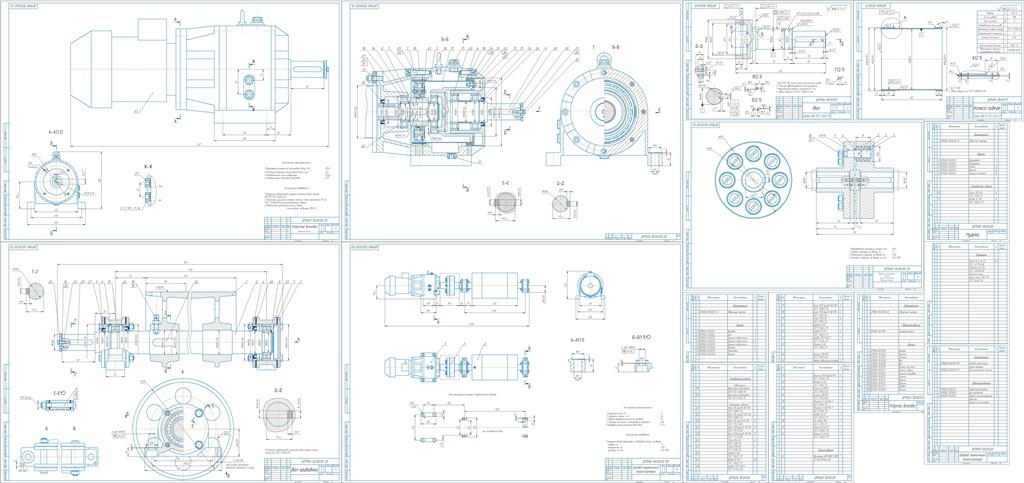

Состав: Привод ленточного транспортера (ВО), Спецификация, Редуктор волновой (СБ), Спецификация, Деталировка (вал, колесо гибкое) Муфта компенсирующая упругая втулочно-пальцевая (СБ), Спецификация, Приводной вал (СБ), Спецификция, ПЗ Язык документа
