Привод центробежного смесителя. Редуктор цилиндрический двухступенчатый

НИ ТПУ
Инженерная школа новых производственных технологий
Курсовая работа по Деталям Машин
Тема: "Расчет и сборка привода для центробежного смесителя"
Томск 2019

Спроектировать привод к центробежному смесителю по следующим
исходным данным: крутящий момент на валу 5 - Т=2кНм, частота
вращения вала 5 - n=15 об/мин, срок службы h = 4 года

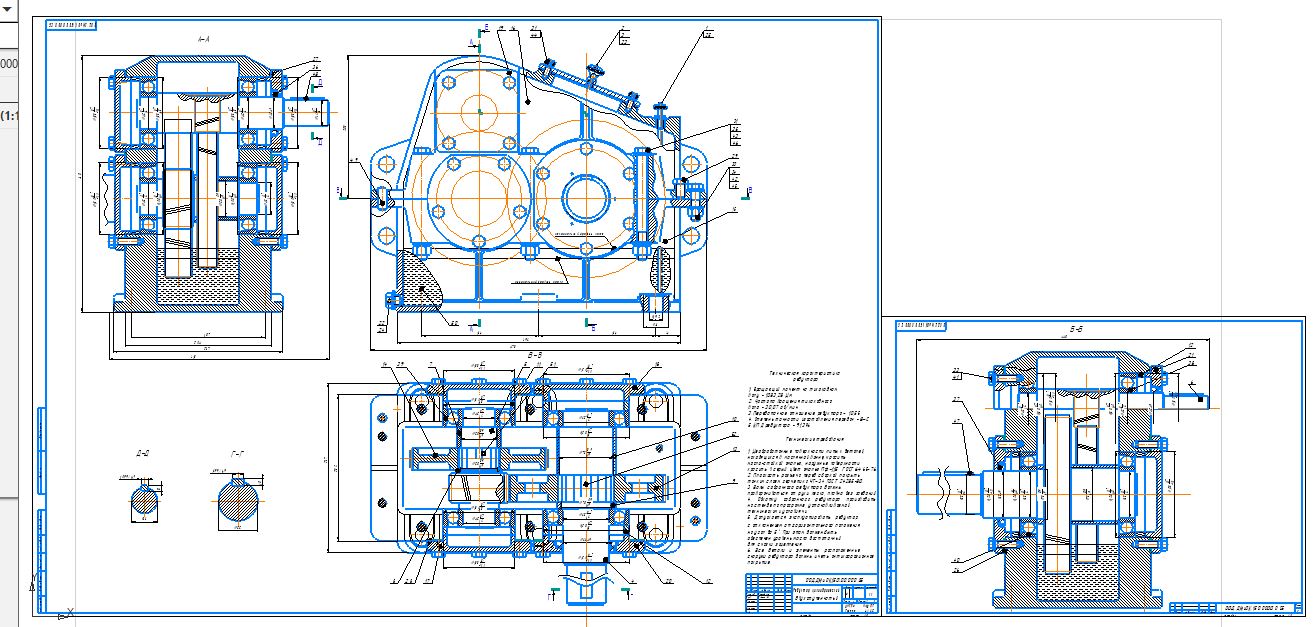

Чертежи Редуктор 2х ступечатого

Техническая характеристика редуктора
1. Вращающий момент на тихоходном валу - 1083,28 Н∙м
2. Частота вращения тихоходного вала - 30,07 об/мин
3. Передаточное отношение редуктора - 10,55
4. Степень точности изготовления передач - 8-С
5. КПД редуктора - 91,3%

Технические характеристики привода:
1. Вращающий момент на тихоходном валу 1083,28 Н/м;
2. Мощность электродвигателя 4 кВт;
3. Число оборотов электродвигателя n =950 об/мин
4. Общее передаточное число привода: 31,65
5. КПД привода: 0,89
6. Ременная передача:
-Тип ремня Б(нормального сечения) по ГОСТ 1284-68
-Диаметры шкивов: d=140 мм d= 400 мм
-Число ремней: 2
-Межосевое расстояние: а= 700 мм
-Длина ремня: L=2240 мм
-Расчетная долговечность ремня: L=8796,5ч

Оглавление
Введение 5
1.Выбор электродвигателя и энергокинематический расчет 7
2 Расчет зубчатых колес редуктора 13
2.1 Расчет быстроходной ступени 13
2.1.1 Выбор материала 13
2.1.2 Проверка зубьев быстроходной ступени на выносливость по напряжениям изгиба 15
2.1.3 Расчет цилиндрической зубчатой передачи 16
2.1.4 Сравнение полученных расчетов с прикладным программным продуктом ZUB 21
2.2 Расчет тихоходной ступени 23
2.2.1 Выбор материала 23
2.2.2 Проверка зубьев быстроходной ступени на выносливость по напряжениям изгиба 24
2.2.3 Расчет цилиндрической зубчатой передачи 25
2.2.4 Сравнение полученных расчетов с прикладным программным продуктом ZUB 29
3. Расчёт клиноременной передачи 31
4. Предварительный расчет валов 36
4.1 Расчет быстроходного вала 36
4.2 Расчет промежуточного вала 36
4.3 Расчет тихоходной ступени 37
5 Конструирование зубчатых колес 38
6 Схема нагружения 40
6.1 Схемы установки подшипников 41
6.2 Предварительный подбор подшипников качения 43
7 Конструктивные размеры корпуса редуктора 45
8 Первый этак компоновки редуктора 47
9 Определение реакций и построение эпюр 48
10 Расчет подшипников на долговечность 60
10.1 Расчет подшипников на статическую грузоподъемность 60
10.2 Расчет подшипников на срок службы 61
11 Расчет промежуточного вала на прочность 66
11.1 Расчет промежуточного вала на статическую прочность 66
11.2 Расчет промежуточного вала на сопротивление усталости 70
12 Проверка прочности шпоночных соединений 73
13 Назначение, расчет и анализ посадок 75
13.1 Назначение посадок 75
13.2 Назначение посадок подшипников 75
13.3 Анализ посадок 77
13.3.1 Посадка с зазором 77
13.3.2 Посадка с натягом 79
13.3.3 Переходная посадка 81
14 Второй этап компоновки редуктора 83
15 Смазывание, смазочные устройства и уплотнения 85
16 Выбор сорта масла 86
16.1 Определение необходимого объема масляной ванны 87
16.2 Смазывание подшипников 87
17 Сборка редуктора 89
Заключение 91
Список использованных источников 93

Состав: Редуктор (СБ), Деталировка (Колесо, вал, крышка подшипника), Спецификация, ПЗ, Привод (ВО) Язык документа

Софт: КОМПАС-3D 18

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Привод центробежного смесителя. Редуктор цилиндрический двухступенчатый

Проект/3_Вида.cdw
Проект/Spetsifikatsia-1.cdw
Проект/Spetsifikatsia_na_Privod.cdw
Проект/tekh_zadanie.cdw
Проект/А2_4вид.cdw
Проект/АИР112МB6.frw
Проект/Вал_тихий.cdw
Проект/ДМ_Курсовая_весна_19_2605.docx
Проект/Колесо_тихиое.cdw
Проект/Крышка_сквозная.cdw
Проект/поля_допусков.cdw
Проект/Привод_печать_1к2.cdw
Проект/Шкив_140.cdw
